一體化節流式流量計測量蒸汽

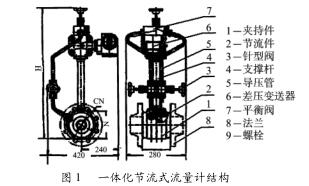

1一體化節流式流量計結構和工作原理一體化節流式流量計結構，如圖1所示。

一體化節流式流量計是將節流裝置和差壓變送器做成一體，由差壓變送器輸出4～20mA差壓信號，可測量多種介質(液體、氣體、蒸汽)，設計了防凍式隔離器，簡化了流量計結構，便于安裝。一體化節流式流量計可采用多種節流件，常用ISA1932標準噴嘴及標準孔板。

配置智能化差壓變送器和帶通訊功能的流量顯示設備的一體化節流式流量計，可通過HAＲT協議實現寬量程比檢測，流量測量范圍度可達到6∶1～10∶1或更寬。

充滿管道的流體流經管道內的節流裝置，流束將在節流件處形成局部收縮，從而使流速增加，靜壓力降低，在節流件前后產生了靜壓力差(或差壓)。

流體的流速愈大，在節流件前后產生的差壓也愈大。

因此通過測量差壓的方法可測量流量。

2一體化節流式流量計用于蒸汽計量的優點①測量范圍寬約為10∶1;②優先選定值ISO1932噴嘴，壓損小(同流量，同β值情況下，為孔板的60%)，檢定周期長(是孔板的4倍);③引壓管不積存冷凝水;④采用專利技術———防凍隔離器，不需伴熱、保溫和隔離器，節約能源;⑤介質適用性強(特別適用于蒸汽流量測量)，動態性能好，結構簡單，故障率低，安裝維護簡便。

3一體化節流式流量計用于蒸汽計量的缺點

①上下游直管段應是圓形，內壁光滑，其內徑與流量計標稱內徑相同;②一體化節流式流量計必須垂直安裝在與其公稱通徑相應的水平管道上，一體化節流式流量計在測量管線上游側和下游側應配置一定長度的直管段。

2．4流量計的選型分析

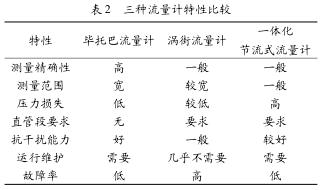

根據三種流量計的特點，從測量精確度、測量范圍、壓力損失、抗干擾能力及運行維護等方面進行比較，如表2所示。

由于被測介質管徑較大(DN700)，工作流量范圍寬(10～150t/h)，渦街流量計和一體化節流式流量計在低流量時保證測量的準確性方面差一些，會造成一定的測量誤差，而畢托巴流量計測量范圍較寬，既能夠保證小流量時準確測量，又能滿足大流量的準確測量，同時在大管徑上的安裝也較易實現。

參照其他企業畢托巴流量計測量低壓蒸汽的成功經驗，如表3所示，確定該低壓蒸汽計量采用的流量計為遼寧畢托巴科技有限公司生產的畢托巴蒸汽流量計。

在運行過程中也要關注:①管線吹掃或打靶時應關閉引壓閥閥門，以保護流量計，保證在正常生產過程中的準確測量;②由于該流量計沒有引壓管防止冷凝水設置，現場應加伴熱。
