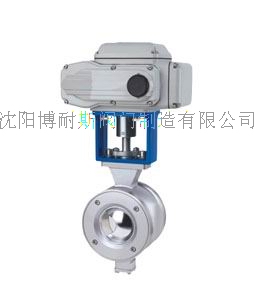

一、電動V型調節球閥 產品概述
博耐斯電動V型調節球閥是采用電動執行器及V型球閥組成。由于球芯帶有V型結構，對閥座具有剪切作用。因此電動V型調節球閥適用于造紙、化工、冶金等工業企業中含有纖維或微小固體顆粒的懸濁液介質中對有關工藝參數的控制，適用于制漿、造紙生產過程中的紙漿、白水、黑液、白液等懸浮顆粒的流體及濃、濁漿狀流體介質的自動調節。 微信：sy1668
1、電動V型球閥的V型切口的球芯與金屬閥座之前具有剪切作用，適用于含纖維、微小固體顆粒、料漿等介質。
2、電動V型球閥還具有調節和定位能力，流量特性為近似百分比，可調范圍大。
3、電動V型球閥采用板簧加載的可動閥座結構，閥座與球芯不會產生卡阻或脫離等問題，密封好，使用壽命較長。
二、電動V型調節球閥 產品特點
1、具有彈性負荷壓力使密封座與閥座和球芯自努至終的緊密接觸。
2、具有整體式的閥體結構，不存在產生潛在泄漏的可能。
3、具有等百分比特性，有很寬的控制范圍和穩定的控制過程，可應用于多種工藝流程中。
4、閥桿和球芯采用漸開線花鍵連接，當齒廓受載時，齒上有徑向力能起自動定心作用，且各齒受力均勻使之強度高、壽命較長。
三、電動V型調節球閥 主要技術參數
| 公稱通徑DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
|---|
| 額定流量系數Cv | 32 | 43 | 78 | 90 | 160 | 250 | 360 | 610 | 1120 | 1850 | 2950 | 3700 | 7195 | 11466 |
| 公稱壓力 | PN1.6、2.5、4.0、6.4MPa |
| 強度試驗 | 2.4～9.6MPa |
| 密封試驗 | 1.76～7.0MPa |
| 流量特性 | 近似等百分比、直線特性 |
| 閥板轉角（度） | 0°～至90°（可調） |
| 允許泄漏量等級 | 軟密封：零泄露
硬密封：≤額定Cv×0.001% | 軟密封：VI微氣泡級，金屬密封：≤額定CV×0.065% |
| 動作時間（S/90度） | 8.5～30 | 36～60 |
| 可調節比 | 250:1 | 300:1 |
| 基本誤差 | 全行程的≤±2% |
| 回差 | 全行程的≤±2% |
| 死區 | 全行程的≤0.8% |
| 輸入信號 | 4～20mA DC |
| 輸出信號 | 4～20mA DC |
四、電動V型調節球閥 執行器技術參數
| 電源電壓 | AC220/380V，50/60Hz |
|---|
| 輸出力矩 | 50N·M～10000N·M |
| 動作范圍 | 0～90° 0～360° |
| 動作時間 | 15秒/30秒/60秒 |
| 保護裝置 | 過熱保護 |
| 環境溫度 | -30°～60° |
| 手動操作 | 同附帶手柄操作 |
| 限位 | 電氣、機械二重限位 |
| 防護等級 | 相當于IP-65 |
| 防爆等級 | ExdII BT4；特殊要求可定制ExdII BT6 |
| 位置測量 | 可選裝開關或電位計 |
| 驅動電機 | 8W/E |
| 進線接口 | PE1/2〞進線線鎖 |
五、電動V型調節球閥 主要零件材料
| 公稱通徑mm | DN15-DN300 |
|---|
| 材料代號 | C | P | R |
| 主要零件 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni 12Mo2Ti |
| 球體 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi |
| 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi |
| 密封圈 | 增強聚四氟乙烯 對位聚苯 |
| 填料 | 聚四氟乙烯 柔性石墨 |
| 適用 工況 | 適用介質 | 蒸汽、水、油品 | 醋酸類 |
| 適用溫度 | -28℃ - 300℃ |
六、電動V型調節球閥 主要性能規范
| 設計與制造 | GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
|---|
| 法蘭尺寸 | JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543 |
| 結構長度 | GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
| 檢驗與試驗 | JB/T 9092、API 598、GB/T13927 |
七、電動V型調節球閥 外形圖
八、電動V型調節球閥 安裝連接尺寸
| 公稱通徑 DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|
| L | 102 | 102 | 114 | 124 | 143 | 165 | 194 | 213 | 229 | 243 | 297 | 338 |
| L1 | 62 | 62 | 62 | 75 | 80 | 100 | 115 | 130 | 160 | 200 | 240 | 334 |
| H | 60 | 60 | 65 | 95 | 105 | 120 | 140 | 155 | 165 | 205 | 240 | 270 |
| H1 | 277 | 285 | 305 | 364 | 379 | 389 | 402 | 426 | 453 | 473 | 540 | 590 |
| A | 157 | 208 | 208 | 208 | 256 | 256 | 256 | 256 | 256 | 256 | 380 | 380 |
| PN1.6MPa法蘭尺寸 |
| D | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 |
| D1 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 |
| D2 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 266 | 319 | 370 |
| n-φd | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 |
| PN2.5MPa法蘭尺寸 |
| D | 115 | 140 | 150 | 165 | 185 | 200 | 235 | 270 | 300 | 360 | 425 | 485 |
| D1 | 85 | 100 | 110 | 125 | 145 | 160 | 190 | 220 | 250 | 310 | 370 | 430 |
| D2 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 274 | 330 | 389 |
| n-φd | 4-14 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-22 | 8-26 | 8-26 | 12-26 | 12-30 | 16-30
|
