一、特點及用途：

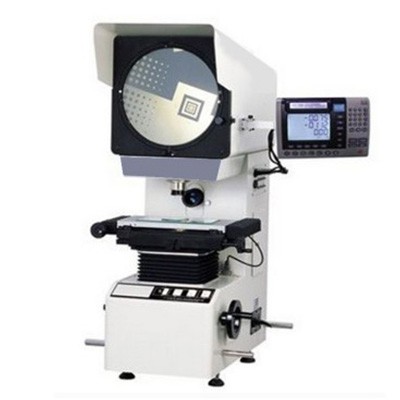

本儀器為輕型立式投影儀，是光、機一體化的精密高效測量儀器，適用于各種細小零件，如彈簧、電線電纜、螺絲、樣板、鐘表表面等的檢測，避免測量力對測量精度的影響，對大批量檢測尤為方便。本機光路系統品質優良、設計合理、物境成像清晰、放大倍數準確，具備透射兩種量測功能，工作臺升降平穩，隨機自配回轉盤，轉動工作十分方便，依據人性化設計原理，上升機構手柄與人傾斜 45 °員工操作更加省力，取代原有皮帶傳動經常卡死現象。投影屏玻璃利用內刻米字線，可長時間使用不須更換。

二、產品參數：

1、投影尺寸(mm)：￠312,使用范圍> 300(刻有米字線)

投影屏旋轉范圍：0～360。 旋轉角度數顯分辨率：1′

2、工作臺：

金屬臺尺寸(mm): 320*220

玻璃臺尺寸(mm):225*170

X座標行程（mm）：200 數顯解析度：0.001

Y座標行程（mm）：100 數顯解析度（mm）：0.001

角度解析度 1”(誤差5”)

玻璃載物臺旋轉范圍：0～360。

Z座標行程（mm）： 70(調焦用)

3、測量示值誤差≦(3+L/75)um(L為被測長度單位: mm)

4、儀器照明：24V，150W鹵素燈

5、數據處理系統:3000型多功能數據處理系統:

6、冷卻方式：強制風冷（3只軸流風扇）

7、電源：220V（AC），50/60Hz

8、外形尺寸(長*寬*高)(mm)： 720×390×1100
