 1 電子皮帶秤原理

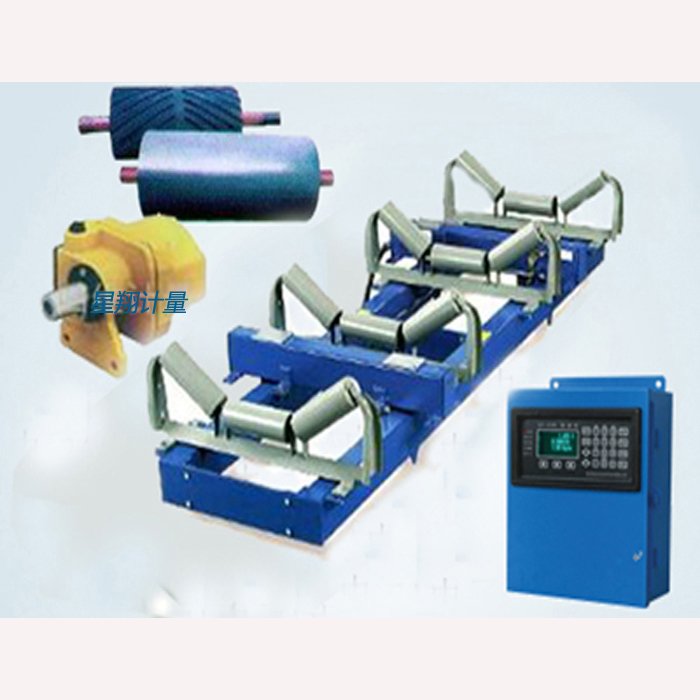

電子皮帶秤由皮帶輸送機、稱重傳感器、速度傳感器和稱重顯示控制儀表四部件組成。皮帶輸送機輸送被計量物料。稱重傳感器對被計量物料的重量作力-電轉換，輸出重量電信號。速度傳感器測量皮帶輸送機滾筒或旋轉設備的轉動速度，輸出速度脈沖信號。重量電信號和速度脈沖信號送入稱重顯示控制儀表，經積分運算，得出連續輸送物料的瞬時流量值和累計重量值。

2  ICS皮帶秤的功能特點

●稱重傳感器采用不銹鋼焊接外殼，防水、防塵、防化學腐蝕，適用于各種惡劣的工作環境

●信號可遠距離傳輸

●可顯示瞬時流量和累計流量

3  安裝

4  ICS皮帶秤的主要技術指標

●量程范圍：ABCD四擋量程，分別適用于標稱最大流量5000t/h、500t/h、50t/h和5t/h的稱量系統

●最大允許誤差：符合國家05級、1級標準

●工作方式：連續

●輸送傾角：0～18o

●環境條件：溫度-10～+50℃,相對濕度≤90%

●電源：AC220V±10%,50Hz±2%

●傳感器防護等級：IP68

5  配置

6  ICS皮帶秤的主要特點

6.1、ICS智能計算器

●8位顯示器：顯示累計輸送量（總計、小計）

  ●6位七段LED顯示器：顯示流量（噸/時）、帶速（米/秒）、皮帶負荷（公斤/米）

  ●開關量輸出：技術脈沖、定值輸出

  ●計算機通訊接口：標準RS232/485接口（選件）

  ●標準CENTRONICS打印機接口，ICSBWX稱重變送器接口

  ●線路電阻≤200Ω，最大通訊距離1000m

  ●電源：交流220±10%，50Hz±2%

  ●外形尺寸：高×寬×深=110mm×265mm×120mm

6.2、ICS智能積算器

  ●A/D轉換分便器：16位

  ●線性誤差：優于±0.5%

  ●供橋橋壓：約4VDC

  ●最大供橋電流：50mA

  ●傳感器阻抗：801000

  ●負荷傳感器靈敏度:2mV/V±5%

●電源：交流220±10%，50Hz±2%  ●防護等級：IP67
