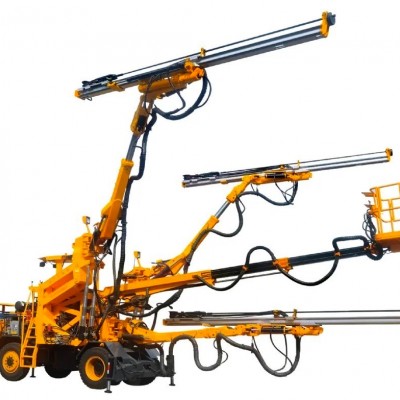

機頂至回轉中心

95mm

長度（不含釬尾）

1008mm

沖擊功率

18kW

沖擊頻率

60Hz

液壓系統額定壓力

210bar

液壓系統最大壓力

230bar

回轉系統

獨立回轉

回轉速度

0～215rpm

回轉扭矩（最大）

1000Nm

重量

170kg

噪聲等級

＜106dB（A）

推進梁（可選配）

總長

5873mm

鉆桿長度

4305mm

鉆孔深度

3960mm

重量，含鑿巖機

640kg

推進力

7kN-15kN

鉆臂

鉆臂延伸

1250mm

鉆臂擺動角度

±35°

鉆臂俯仰角度

-30°/+65°

推進梁補償

1500mm

推進梁翻轉角度

360°

推進梁俯仰角度

-1°/+92°

空氣系統

工作壓力

1MPa-2MPa

工作流量

40-120L/min

供水系統

工作壓力

0.8MPa

工作流量

410L/min

控制系統

電比例液壓控制系統

有

自動防卡釬功能

有

自動鉆孔、自動回退、自動停止沖擊，以及無水無潤滑不沖擊功能

有

自動記錄鉆孔深度、鉆孔數量

有

電氣系統

總裝機功率

62kW

主電機

1×55kW

電壓

380V

頻率

50Hz

啟動方式

星型/三角形

電動機過熱保護

1套

沖擊計時器

1套

數字電壓/電流表

1套

相序指示器

1套

漏電接地保護器

1套

變壓器

0.3kVA

電纜卷盤，內徑/外徑

φ700mm/φ1250mm

礦用電纜3×35+3×6

80m

液壓系統

液壓泵組

1套

最大系統壓力

23MPa

液壓油箱最大容積

240L

手動加油泵

有

回油過濾堵塞報警

有

水冷卻液壓油裝置

有

過濾精度

10um

礦物基液壓油

有

鑿巖機潤滑報警裝置

有

底盤系統

66kW柴油發動機

1套

鉸接轉向

轉角±38°

消聲器

1套

固定行駛座椅，配有安全帶

 1套

四輪驅動

1套

液力變矩器

 1套

變速箱

1套

前橋（含全封閉多盤濕式液壓制動器及停車制動器）

1套

后橋（含全封閉多盤濕式液壓制動器）

 1套

輪胎

 8.25-20

接近角

 19°

離去角

 18°

前液壓支腿

2個水平伸縮支腿，2個垂直伸縮支腿

后液壓支腿

 2個垂直伸縮支腿

行車制動

2個獨立回路

燃油箱容積

 85L

電氣系統

24V

蓄電池

1×120Ah

行車照明燈

 2×100W，2×48W，可獨立開關

工作照明燈

2×100W，4×48W，可獨立開關

水平儀

有

滅火器

有

最大載重時爬坡能力

15°

喇叭、信號燈

有

釬具

鉆桿

T38-H35-R32-4305

鉆頭

R32-φ45

擴孔鉆頭

R32-φ89

釬尾

T38

連接套

T38-T38-190
