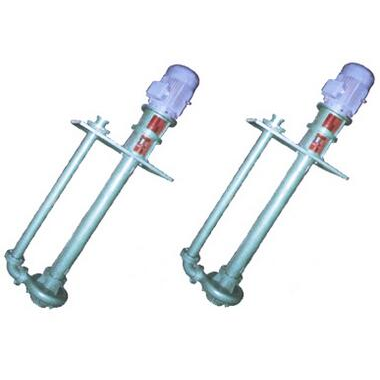

一、LSB高溫濃硫酸液下泵介紹

LSB型高溫硫酸液下泵主要應用于高溫濃硫酸介質的輸送同時兼容液下泵所有其它應用領域,其性能和尺寸符合DIN24256 / ISO2858標準，通作化程度高,拆裝維護方便.

LSB液下泵廣泛吸取國內外硫酸泵結構設計的經驗,增加吸入管長度，使泵組的剛性提高,運轉平穩可靠，是一種立式單級單吸懸臂液下泵。研制和選擇泵的優  秀水力模型,使運轉性能穩定,并且高  效節能.研制和采用國內先 進的耐腐材料。

二、LSB高溫濃硫酸液下泵型號意義

　　 40LSB-30A

　　 40代表流量（m3/h）

　　 LSB代表系列代號

　　 30代表揚程(m)

　　 A代表葉輪切割

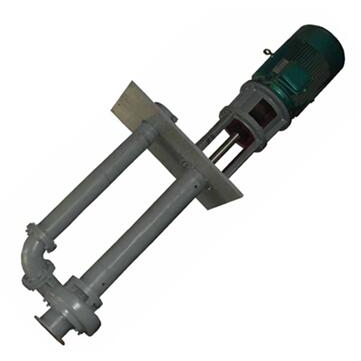

三、LSB濃硫酸液下泵結構特點

LSB型液下泵是立式單級單吸離心泵，主要由泵體、泵蓋、葉輪、軸、底板、中間接管、出口管及密封、軸承、聯軸器等零部件組成組成。

軸向推力主要靠葉輪背葉片來平衡。

剩余軸向力及轉子重量靠滾動軸承承受。

泵可充分利用自身吸上高度，增加吸入管可增加泵機組的插入深度。

但起動前，液面必須高于葉輪中  心線以上。

轉向：從電機往泵端看為逆時針方向旋轉。

四、LSB濃硫酸液下泵性能參數

泵型號Q（m3/h）H（m）N(r/min)η(%)功率(KW)質量(KG)

PaPgr

25LSB-4025402950604.511570

25LSB-40A23.7362950593.911570

25LSB-40B22.5322950583.411570

25LSB-40C21292950572.97.5570

55LSB-4055402950669.122630

55LSB-40A52362950657.818.5630

55LSB-40B49.5322950646.715630

55LSB-40C46.7292950635.915630

100LSB-40100402950681637740

100LSB-40A953629506713.930740

100LSB-40B903229506611.930740

100LSB-40C852929506510.330740

100LSB-501005029507418.445735

100LSB-50A95.345.529507316.237735

100LSB-50B90.7412950721437735

20LSB-3020301450433.811730

20LSB-30A19271450423.311730

20LSB-30B18241450412.97.5730

20LSB-30C1721.51450402.57.5730

40LSB-3040301450536.215980

40LSB-30A38271450525.415980

40LSB-30B36241450514.611980

40LSB-30C3421.51450504.011980

80LSB-3080301450651030940

80LSB-30A76271450648.722940

80LSB-30B72241450637.522940

80LSB-30C6821.51450626.418.5940

200LSB-302003014507820.9551020

200LSB-30A1902714507718.1451020

200LSB-30B1802414507615.5371020
