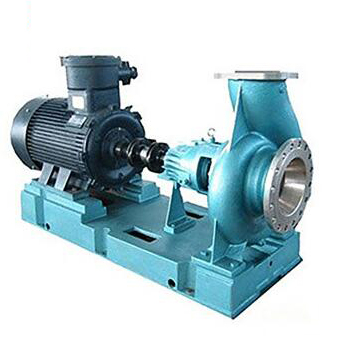

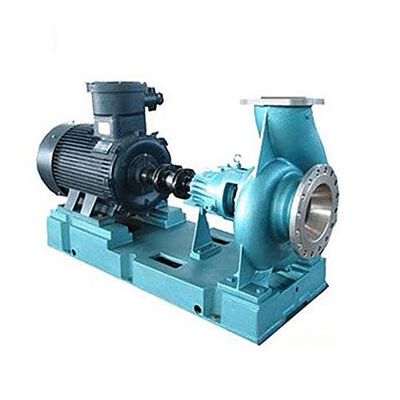

【ZA系列石油化工流程泵】產品簡介：

ZA系列石油化工流程泵為單級單吸懸臂式渦殼泵，產品執行標準API610，VDMA24297（輕/中型），泵體為腳支撐，單吸葉輪，軸向吸入，徑向排出。軸向力采用前后口環及平衡孔進行水力平衡。軸封采用機械密封可采用單端面或雙端面平衡型集裝式，也可以采用填料密封。機械密封并配有冷卻、沖洗或密封液系統，密封管路系統按 API 規范設計。吸入與排出法蘭可按 GB 、 DIN 、 ANSI 標準設計。

【ZA系列石油化工流程泵】型號意義：

例如：ZA100-50-315

　　　ZA-石油化工流程泵

      100-泵進口直徑100(mm)

　　　50-泵排出口直徑50(mm)

　　　315-葉輪名義直徑315(mm)

【ZA系列石油化工流程泵】性能范圍：

流量Ｑ可達2600m3/h；

揚程Ｈ可達250m；

工作壓力Ｐ可達4.0MPa；

工作溫度Ｔ-80℃～+450℃；

口徑φ25～400mm；

轉速：1450-2900r/min。

泵過流部件材料有不銹鋼材質有304、304L、316、316L、CD-4MCu、 904、904L、哈氏合金等。

【ZA系列石油化工流程泵】產品特點：

ZA系列石油化工流程泵為單級單吸懸臂式后開門的結構，所以在檢修泵時不需拆卸吸入和排出管路，拆開泵蓋后即可將懸架連同轉子部件一起從泵體中抽出，所以檢修工作十分方便。葉輪的后蓋板上有密封環，基本上能平衡軸向力，殘余的不平衡力由推力軸承承受。軸承為油潤滑的球軸承，油環提油而且能自動控制油位，當工作溫度低于250℃時，懸架無需冷卻，工作溫度高于250℃～450℃時，懸架用風冷或水冷。根據不同的情況，部分泵為雙蝸殼結構，其余為單蝸殼。軸封可采用填料密封，也可采用單端面或雙端面機械密封，并配有冷卻、沖洗或接密封液的系統。由電動機直接驅動，用聯軸器與電動機相連。

【ZA系列石油化工流程泵】產品用途：

ZA系列石油化工流程泵適合于輸送清潔的或含少量顆粒的、低溫的或高溫的液體；適合于輸送中性的或有腐蝕性的液體，其中包括各種溫度和濃度的氫氧化鈉和碳酸鈉等堿性溶液、各種鹽溶液、各種酸溶液和鹽溶液、各種液態石油化工產品、有機化合物以及其它有腐蝕性的原料和產品。ZA系列石油化工流程泵主要用于煉油廠、石化工業、煤加工工業和低溫工程、造紙業、制糖業和海水淡化工程等。

【ZA系列石油化工流程泵】性能參數：
