換熱器（heat exchanger），是將熱流體的部分熱量傳遞給冷流體的設備，又稱熱交換器。換熱器在化工、石油、動力、食品及其它許多工業生產中占有重要地位，其在化工生產中換熱器可作為加熱器、冷卻器、冷凝器、蒸發器和再沸器等，應用廣泛。

換熱器是一種在不同溫度的兩種或兩種以上流體間實現物料之間熱量傳遞的節能設備，是使熱量由溫度較高的流體傳遞給溫度較低的流體，使流體溫度達到流程規定的指標，以滿足工藝條件的需要，同時也是提高能源利用率的主要設備之一。換熱器行業涉及暖通、壓力容器、中水處理設備，化工，石油等近30多種產業，相互形成產業鏈條。數據顯示2010年中國換熱器產業市場規模在500億元左右，主要集中于石油、化工、冶金、電力、船舶、集中供暖、制冷空調、機械、食品、制藥等領域。其中，石油化工領域仍然是換熱器產業最大的市場，其市場規模為150億元；電力冶金領域換熱器市場規模在80億元左右；船舶工業換熱器市場規模在40億元以上；機械工業換熱器市場規模約為40億元；集中供暖行業換熱器市場規模超過30億元，食品工業也有近30億元的市場。另外，航天飛行器、半導體器件、核電常規島核島、風力發電機組、太陽能光伏發電、多晶硅生產等領域都需要大量的專業換熱器，這些市場約有130億元的規模。國內換熱器行業在節能增效、提高傳熱效率、減少傳熱面積、降低壓降、提高裝置熱強度等方面的研究取得了顯著成績。基于石油、化工、電力、冶金、船舶、機械、食品、制藥等行業對換熱器穩定的需求增長，我國換熱器行業在未來一段時期內將保持穩定增長，2011年至2020年期間，我國換熱器產業將保持年均10-15%左右的速度增長，到2020年我國換熱器行業規模有望達到1500億元

適用于不同介質、不同工況、不同溫度、不同壓力的換熱器，結構型式也不同，換熱器的具體分類如下：

按傳熱原理分類

1、間壁式換熱器間壁式換熱器是溫度不同的兩種流體在被壁面分開的空間里流動，通過壁面的導熱和流體在壁表面對流，兩種流體之間進行換熱。間壁式換熱器有管殼式、套管式和其他型式的換熱器。間壁式換熱器是應用最為廣泛的換熱器。2、蓄熱式換熱器蓄熱式換熱器通過固體物質構成的蓄熱體，把熱量從高溫流體傳遞給低溫流體，熱介質先通過加熱固體物質達到一定溫度后，冷介質再通過固體物質被加熱，使之達到熱量傳遞的目的。蓄熱式換熱器有旋轉式、閥門切換式等。3、流體連接間接式換熱器流體連接間接式換熱器，是把兩個表面式換熱器由在其中循環的熱載體連接起來的換熱器，熱載體在高溫流體換熱器和低溫流體之間循環，在高溫流體接受熱量，在低溫流體換熱器把熱量釋放給低溫流體。4、直接接觸式換熱器又被稱為混合式換熱器，這種換熱器是兩種流體直接接觸，彼此混合進行換熱的設備例如，冷水塔、氣體冷凝器等。5、復式換熱器兼有汽水面式間接換熱及水水直接混流換熱兩種換熱方式的設備。同汽水面式間接換熱相比，具有更高的換熱效率；同汽水直接混合換熱相比具有較高的穩定性及較低的機組噪音。 [1]

按用途分類

1、加熱器加熱器是把流體加熱到必要的溫度，但加熱流體沒有發生相的變化。

2、預熱器預熱器預先加熱流體，為工序操作提供標準的工藝參數。

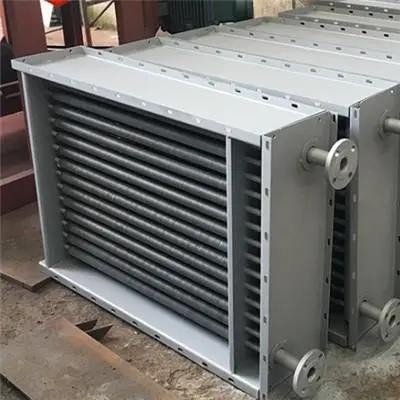

換熱器

3、過熱器過熱器用于把流體（工藝氣或蒸汽）加熱到過熱狀態。4、蒸發器蒸發器用于加熱流體，達到沸點以上溫度，使其流體蒸發，一般有相的變化。 [1]

按結構分類

可分為：浮頭式換熱器、固定管板式換熱器、U形管板換熱器、板式換熱器等

間壁式

夾套式換熱器：

這種換熱器是在容器外壁安裝夾套制成，結構簡單；但其加熱面受容器壁面限制，傳熱系數也不高.為提高傳熱系數且使釜內液體受熱均勻，可在釜內安裝攪拌器.當夾套中通入冷卻水或無相變的加熱劑時，亦可在夾套中設置螺旋隔板或其它增加湍動的措施，以提高夾套一側的給熱系數.為補充傳熱面的不足，也可在釜內部安裝蛇管. 夾套式換熱器廣泛用于反應過程的加熱和冷卻。 [1]

沉浸式蛇管換熱器：

這種換熱器是將金屬管彎繞成各種與容器相適應的形狀，并沉浸在容器內的液體中.蛇管換熱器的優點是結構簡單，能承受高壓，可用耐腐蝕材料制造；其缺點是容器內液體湍動程度低，管外給熱系數小.為提高傳熱系數，容器內可安裝攪拌器。 [1]

噴淋式換熱器：

這種換熱器是將換熱管成排地固定在鋼架上，熱流體在管內流動，冷卻水 從上方噴淋裝置均勻淋下，故也稱噴淋式冷卻器.噴淋式換熱器的管外是一層湍動程度較高的液膜，管外給熱系數較沉浸式增大很多.另外，這種換熱器大多放置在空氣流通之處，冷卻水的蒸發亦帶走一部分熱量,可起到降低冷卻水溫度，增大傳熱推動力的作用.因此，和沉浸式相比，噴淋式換熱器的傳熱效果大有改善。套管式換熱器套管式換熱器是由直徑不同的直管制成的同心套管，并由U形彎頭連接而成.在這種換熱器中，一種流體走管內，另一種流體走環隙，兩者皆可得到較高的流速，故傳熱系數較大.另外，在套管換熱器中，兩種流體可為純逆流，對數平均推動力較大。套管換熱器結構簡單，能承受高壓，應用亦方便(可根據需要增減管段數目). 特別是由于套管換熱器同時具備傳熱系數大，傳熱推動力大及能夠承受高壓強的優點。 [1]

板式換熱器：

板式換熱器高清圖

最典型的間壁式換熱器，它在工業上的應用有著悠久的歷史，而且至今仍在所有換熱器中占據主導地位。主體結構由換熱板片以及板間的膠條組成。長期在市場占據主導地位，但是其體積大，換熱效率低，更換膠條價格昂貴（膠條的更換費用大約占整個過程的1/3-1/2）。主要應用于液體-液體之間的換熱，行業內常稱為水水換熱，其換熱效率在5000w/m2.K。為提高管外流體給熱系數，通常在殼體內安裝一定數量的橫向折流檔板。折流檔板不僅可防止流體短路，增加流體速度，還迫使流體按規定路徑多次錯流通過管束，使湍動程度大為增加。常用的檔板有圓缺形和圓盤形兩種，前者應用更為廣泛.。由于中國新版GMP的推出，板式換熱將逐漸退出食品，飲料，制藥等衛生級別高的行業。 [1]

管殼式換熱器：

管殼式換熱器圖解

管殼式(又稱列管式) 換熱器是管殼式換熱器主要有殼體、管束、管板和封頭等部分組成，殼體多呈圓形，內部裝有平行管束或者螺旋管，管束兩端固定于管板上。在管殼換熱器內進行換熱的兩種流體，一種在管內流動，其行程稱為管程；一種在管外流動，其行程稱為殼程。管束的壁面即為傳熱面。管子的型號不一，過程一般為直徑16mm 20mm或者25mm三個型號，管壁厚度一般為1mm，1.5mm，2mm以及2.5mm。進口換熱器，直徑最低可以到8mm，壁厚僅為0.6mm。大大提高了換熱效率，2012年來也在國內市場逐漸推廣開來。管殼式換熱器，螺旋管束設計，可以最大限度的增加湍流效果，加大換熱效率。內部殼層和管層的不對稱設計，最大可以達到4.6倍。這種不對稱設計，決定其在汽-水換熱領域的廣泛應用。最大換熱效率可以達到14000w/m2.k，大大提高生產效率，節約成本。同時，由于管殼式換熱器多為金屬結構，隨著中國新版GMP的推出，不銹鋼316L為主體的換熱器，將成為飲料，食品，以及制藥行業的必選。 [1]

雙管板換熱器 也稱P型換熱器：

該熱換器是在管殼式換熱器的兩頭各加一個管板，可以有效防止泄漏造成的污染。市場上國產品牌較少，價格昂貴，一般在10萬元以上，進口可以到幾十萬，符合新版GMP規定，雖價格昂貴，但決定其市場廣闊。 [1]

混合式

混合式熱交換器是依靠冷、熱流體直接接觸而進行傳熱的，這種傳熱方式避免了傳熱間壁及其兩側的污垢熱阻，只要流體間的接觸情況良好，就有較大的傳熱速率。故凡允許流體相互混合的場合，都可以采用混合式熱交換器，例如氣體的洗滌與冷卻、循環水的冷卻、汽-水之間的混合加熱、蒸汽的冷凝等等。它的應用遍及化工和冶金企業、動力工程、空氣調節工程以及其它許多生產部門中。按照用途的不同，可將混合式熱交換器分成以下幾種不同的類型：(1)冷卻塔(或稱冷水塔)在這種設備中，用自然通風或機械通風的方法，將生產中已經提高了溫度的水進行冷卻降溫之后循環使用，以提高系統的經濟效益。例如熱力發電廠或核電站的循環水、合成氨生產中的冷卻水等，經過水冷卻塔降溫之后再循環使用，這種方法在實際工程中得到了廣泛的使用。(2)氣體洗滌塔(或稱洗滌塔)在工業上用這種設備來洗滌氣體有各種目的，例如用液體吸收氣體混合物中的某些組分，除凈氣體中的灰塵，氣體的增濕或干燥等。但其最廣泛的用途是冷卻氣體，而冷卻所用的液體以水居多。空調

應用領域

換熱器在石油、化工、輕工、制藥、能源等工業生產中，常常用作把低溫流體加熱或者把高溫流體冷卻，把液體汽化成蒸汽或者把蒸汽冷凝成液體。換熱器既可是一種單元設備，如加熱器、冷卻器和凝汽器等；也可是某一工藝設備的組成部分，如氨合成塔內的換熱器。換熱器是化工生產中重要的單元設備，根據統計，熱交換器的噸位約占整個工藝設備的20%有的甚至高達30%，其重要性可想而知。 [1]

管殼式

管殼式換熱器是一個量大而品種繁多的產品，迫切需要新的耐磨損、耐腐蝕、高強度材料。我國在發展不銹鋼銅合金復合材料、鋁鎂合金及碳化硅等非金屬材料等方面都有不同程度的進展，其中尤以鈦材發展較快。鈦對海水、氯堿、醋酸等有較好的抗腐蝕能力，如再強化傳熱，效果將更好，一些制造單位已較好的掌握了鈦材的加工制造技術。對材料的噴涂，我國已從國外引進生產線。鋁鎂合金具有較高的抗腐蝕性和導熱性，價格比鈦材便宜，應予注意。國內在節能增效等方面改進換熱器性能，提高傳熱效率，減少傳熱面積降低壓降，提高裝置熱強度等方面的研究取得了顯著成績。換熱器的大量使用有效的提高了能源的利用率，使企業成本降低，效益提高

工作原理

渦流熱膜換熱器采用最新的渦流熱膜傳熱技術，通過改變流體運動狀態來增加傳熱效果，當介質經過渦流管表面時，強力沖刷管子表面，從而提高換熱效率。最高可達10000W/m2℃。據【換熱設備推廣中心】介紹這種結構實現了耐腐蝕、耐高溫、耐高壓、防結垢功能。其它類型的換熱器的流體通道為固定方向流形式，在換熱管表面形成繞流，對流換熱系數降低。渦流熱膜換熱器的最大特點在于經濟性和安全性統一。由于考慮了換熱管之間，換熱管和殼體之間流動關系，不再使用折流板強行阻擋的方式逼出湍流，而是靠換熱管之間自然誘導形成交替漩渦流，并在保證換熱管不互相摩擦的前提下保持應有的顫動力度。換熱管的剛性和柔性配置良好，不會彼此碰撞，既克服了浮動盤管換熱器之間相互碰撞造成損傷的問題，又避免了普通管殼式換熱器易結垢的問題。 [1]

性能特點

換熱器

1.高效節能，該換熱器傳熱系數為6000-8000W/m2.0C。

2.全不銹鋼制作，使用壽命長，可達20年以上。

3.改層流為湍流，提高了換熱效率，降低了熱阻。

4.換熱速度快，耐高溫（400℃），耐高壓（2.5Mpa）。

5.結構緊湊，占地面積小，重量輕，安裝方便，節約土建投資。

6.設計靈活，規格齊全，實用針對性強，節約資金。

7.應用條件廣泛，適用較大的壓力、溫度范圍和多種介質熱交換。

8.維護費用低，易操作，清垢周期長，清洗方便。

9.采用納米熱膜技術，顯著增大傳熱系數。

10.應用領域廣闊，可廣泛用于熱電、廠礦、石油化工、城市集中供熱、食品醫藥、能源電子、機械輕工等領域

氣動噴涂

俄羅斯提出了一種先進方法，即氣動噴涂法，來提高翅片化表面的性能。其實質是采用高速的冷的或稍微加溫的含微粒的流體給翅片表面噴鍍粉末粒子。用該方法不僅可噴涂金屬還能噴涂合金和陶瓷(金屬陶瓷混合物)，從而得到各種不同性能的表面。通常在實踐中翅片底面的接觸阻力是限制管子加裝翅片的因素之一。為了評估翅片管換熱器元件進行了試驗研究。試驗是采用在翅片表面噴涂ac－鋁，并添加了24a白色電爐氧化鋁。將試驗所得數據加以整理，便可評估翅片底面的接觸阻力。將研究的翅片的效率與計算數據進行比較，得出的結論是：氣動噴涂翅片的底面的接觸阻力對效率無實質性影響。為了證實這一點，又對基部(管子)與表面(翅片)的過渡區進行了金相結構分析。對過渡區試片的分析表明，連接邊界的整個長度上無不嚴密性的微裂紋。所以，氣動噴涂法促進表面與基本相互作用的分支邊界的形成，能促進粉末粒子向基體的滲透，這就說明了附著強度高，有物理接觸和金屬鏈形成。因而氣動噴涂法不但可用于成型，還可用來將按普通方法制造的翅片固定在換熱器管子的表面上，也可用來對普通翅片的底面進行補充加固。可以預計，氣動噴涂法在緊湊高效換熱器的生產中，將會得到廣泛應用。 [1]

螺旋折流

在管殼式換熱器中，殼程通常是一個薄弱環節。通常普通的弓形折流板能造成曲折的流道系統(z字形流道)，這樣會導致較大的死角和相對高的返混。而這些死角又能造成殼程結垢加劇，對傳熱效率不利。返混也能使平均溫差失真和縮小。其后果是，與活塞流相比，弓形折流板會降低凈傳熱。優越弓形折流板管殼式換熱器很難滿足高熱效率的要求，故常為其他型式的換熱器所取代(如緊湊型板式換熱器)。對普通折流板幾何形狀的改進，是發展殼程的第一步。雖然引進了密封條和附加諸如偏轉折流板及采取其他措施來改進換熱器的性能，但普通折流板設計的主要缺點依然存在。為此，美國提出了一種新方案，即建議采用螺旋狀折流板。這種設計的先進性已為流體動力學研究和傳熱試驗結果所證實，此設計已獲得專利權。此種結構克服了普通折流板的主要缺點。螺旋折流板的設計原理很簡單：將圓截面的特制板安裝在“擬螺旋折流系統”中，每塊折流板占換熱器殼程中橫剖面的四分之一，其傾角朝向換熱器的軸線，即與換熱器軸線保持一傾斜度。相鄰折流板的周邊相接，與外圓處成連續螺旋狀。折流板的軸向重疊，如欲縮小支持管子的跨度，也可得到雙螺旋設計。螺旋折流板結構可滿足相對寬的工藝條件。此種設計具有很大的靈活性，可針對不同操作條件，選取最佳的螺旋角；可分別情況選用重疊折流板或是雙螺旋折流板結構。 [1]

麻花管

一種扁管換熱器，通常稱為麻花管換熱器。螺旋扁管的制造過程包括了“壓扁”與“熱扭”兩個工序。改進后的麻花管換熱器同傳統的管殼式換熱器一樣簡單，但有許多激動人心的進步，它獲得了如下的技術經濟效益：改進了傳熱，減少了結垢，真正的逆流，降低了成本，無振動，節省了空間，無折流元件。由于管子結構獨特使管程與殼程同時處于螺旋運動，促進了湍流程度。該換熱器總傳熱系數較常規換熱器高40%，而壓力降幾乎相等。組裝換熱器時也可采用螺旋扁管與光管混合方式。該換熱器嚴格按照asme標準制造。凡是用管殼式換熱器和傳統裝置之處均可用此種換熱器取代。它能獲得普通管殼式換熱器和板框式傳熱設備所獲得的最佳值。估計在化工、石油化工行業中具有廣闊的應用前景。 [1]

螺旋管式

在管子上纏繞金屬絲作為筋條(翅片)的螺旋管式換熱器(ta)，一般都是采用焊接方法將金屬絲固定在管子上。但這種方法對整個設備的質量有一系列的影響，因為釬焊法必將從換熱中“扣除”很大一部分管子和金屬絲的表面。更重要的是，由于焊料迅速老化和破碎會造成機器和設備堵塞，隨之提前報損。 [1]

變聲速壓

變聲速增壓熱交換器即兩相流噴射式熱交換器，廣泛適用于汽—水換熱的各個領域。它以蒸汽為動力，通過汽水壓縮混合，使水溫瞬時升高，利用壓力激波技術達到無外力增壓的效果，顯著的節能和增壓特點大大降低了用戶使用成本，可取代傳統的熱交換器。變聲速增壓熱交換器是一種混合型汽—水換熱設備，蒸汽經過絕熱膨脹技術處理以射流態引入混合腔與經過膜化處理的被加熱水在蒸汽沖擊力作用下均勻混合，形成具有一定計算容積比的汽水壓縮混合物，當其瞬間壓縮密度達到一定值時便形成了兩相流體場現象。在場態的激化下，該混合物的聲速值出現突破聲障臨界的過渡性轉變，同時爆發大量壓力激波，壓力激波單向傳導特性使瞬間達到設計溫度的熱水在不變截面管道中出現壓力升高卻不回流現象。變聲速增壓熱交換技術是以兩相流體場的有序激化強制完成“瞬時換熱+無外力增壓”雙效應。
