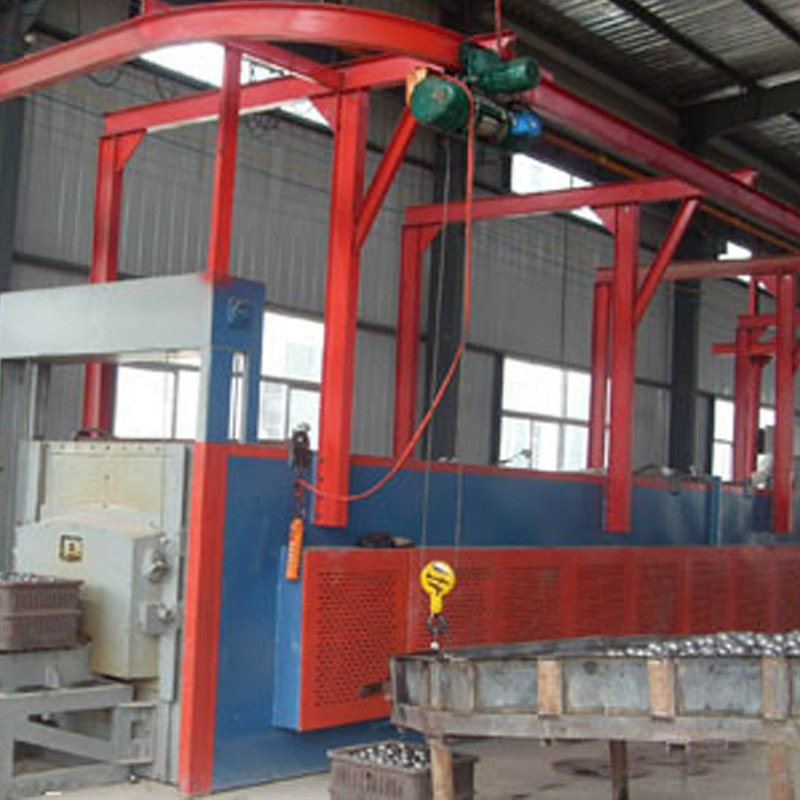

鋁合金推桿爐結構簡介：

1、爐體從左至右結構依次為液壓站推桿、放料框、左爐門、爐體、右爐門、淬油池、淬油池上方為料框提升機構。

2、液壓站與推桿長度為1400mm，放料框處尺寸為1200mm，左右爐門厚度為1000mm（左、右各為500mm），爐膛長度為9500mm，右爐口連接淬油池的長度為200mm,設備總長在14000mm。另外淬油池長度為1400mm（寬度為1100mm、油池深度可為2000mm左右）。

3、推桿為油缸式液壓推動，兩邊爐門為電動升降式爐門, 淬油池提升機構為電動式快速提升結構，當每個框推進時雙邊爐門一起打開（一邊進、一邊出），液壓油缸推動與兩邊爐門打開為互鎖裝置，也就是兩邊爐門都升起之后液壓推桿再迅速推動下一料框進入（可防止料框推壞爐門），料框推出之后進入油池提升框架內，然后提升機構帶動料框提升再迅速下降進入淬油池中，這一套動作的時間為10-15秒。

4、結構材料：

① 爐門采用3mm耐熱鋼板焊接制作，爐門內填滿全纖維陶瓷纖維板保溫材料，爐門封閉為連桿壓緊式。

② 爐膛外殼采用3mm厚鋼板焊接制作，內層采用莫來石磚砌筑與全纖維高溫陶瓷纖維板保溫（優勢是升溫速度快、較少吸收熱量防止熱量散發）。

③ 高溫電阻絲安置在爐膛的左右兩側，然后引孔接線。
