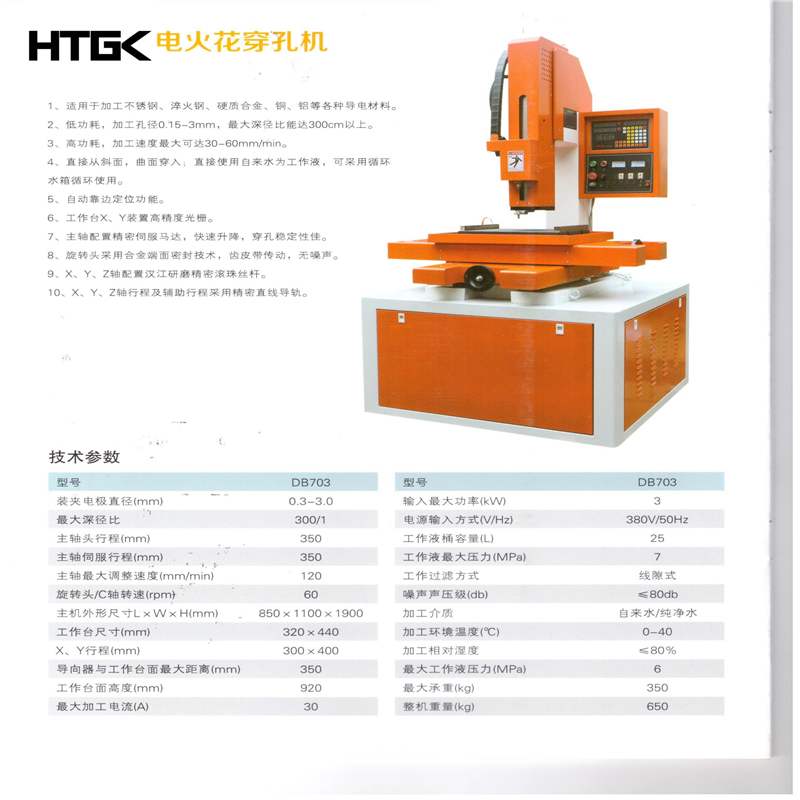

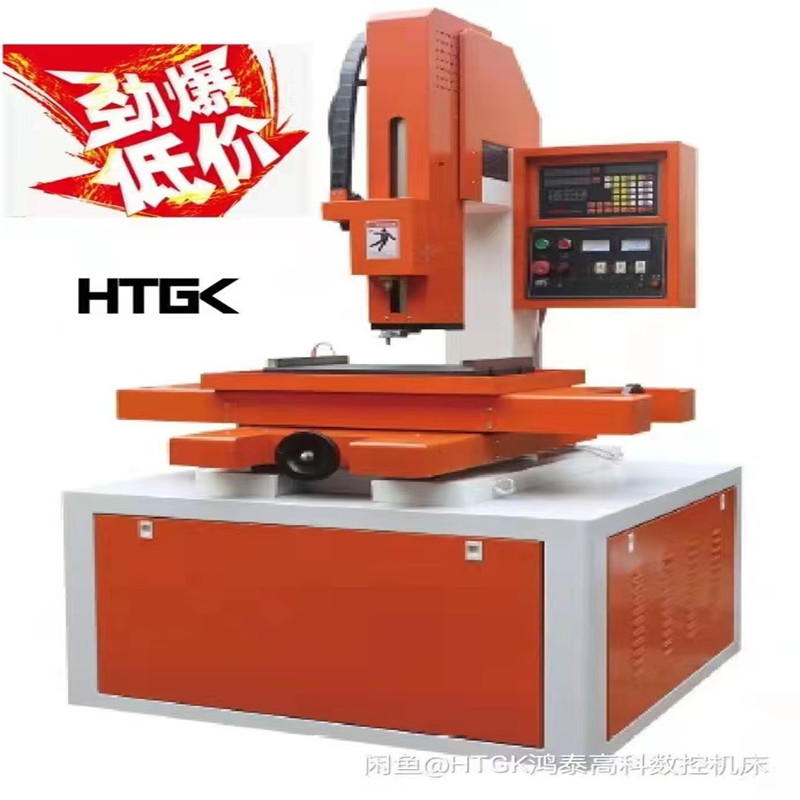

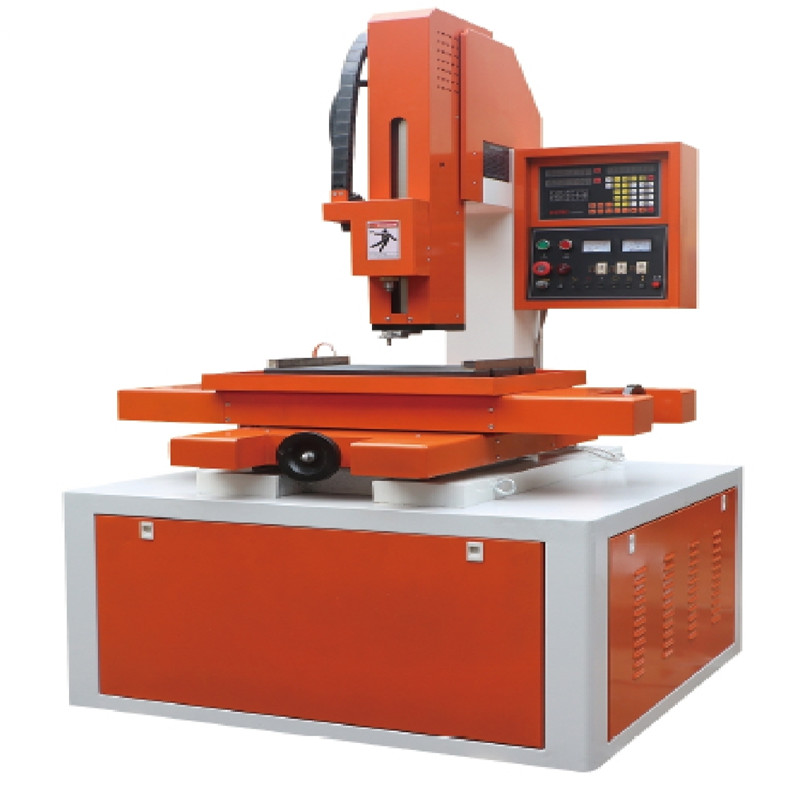

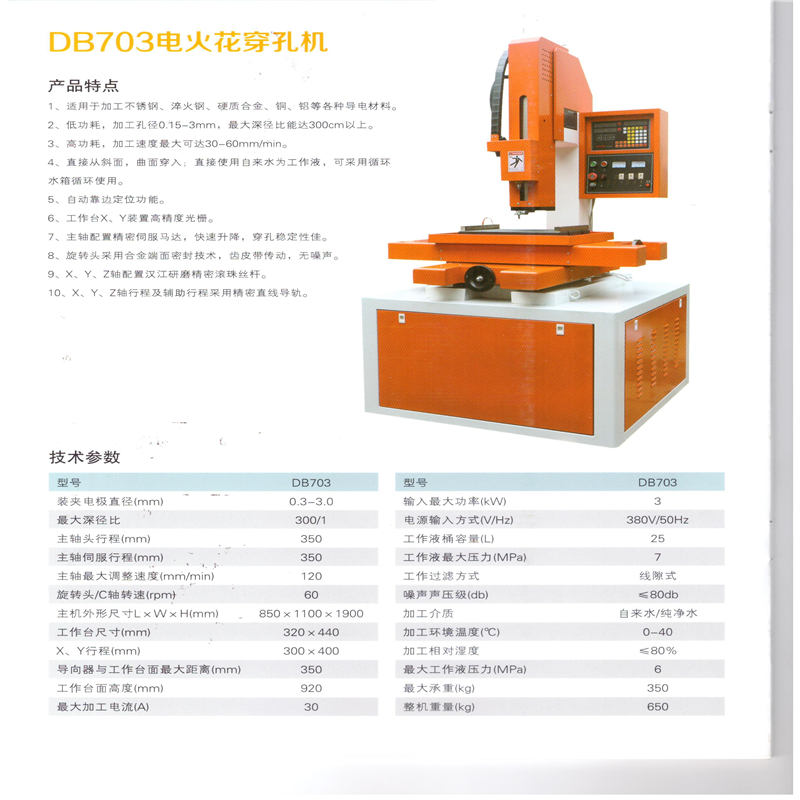

DB703電火花穿孔機

DB703電火花穿孔機

1、適用于加工不銹鋼、淬火鋼、硬質合金、銅、鋁等各種導電材料。

2、低功耗，加工孔徑0.15- -3mm，最大深徑比能達300cm以上。

3、高功耗，加工速度最大可達30-60mm/min。

4、直接從斜面，曲面穿入;直接使用自來水為工作液，可采用循環

水箱循環使用。

5、自動靠邊定位功能。

6、工作臺X、Y裝置高精度光柵。

7、主軸配置精密伺服馬達，快速升降，穿孔穩定性佳。

8、旋轉頭采用合金端面密封技術，齒皮帶傳動，無噪聲。

9、X、Y、Z軸配置漢江研磨精密滾珠絲桿。

10、X、Y、Z軸行程及輔助行程采用精密直線導軌。

技術參數

型號:DB703

裝夾電極直徑(mm)

0.3-3.0

輸入最大功率(kW)

3

最大深徑比

300/1

電源輸入方式(V/Hz)

380V/50Hz

主軸頭行程(mm)

350

工作液桶容量(L)

25

主軸伺服行程(mm)

350

工作液最大壓力(MPa)

主軸最大調整速度(mm/min)

120

工作過濾方式

線隙式

旋轉頭/C軸轉速(rpmt

60

噪聲聲壓級(db)

≤80db

主機外形尺寸Lx W x H(mm)

850x 1100x 1900

加工介質

自來水/純凈水

工作臺尺寸(mm)

320 x 440

加工環境溫度(9C)

0-40

X、Y行程(mm)

300 x 400

加工相對濕度

≤80% .

導向器與工作臺面最大距離(mm)

350

最大工作液壓力(MPa)

工作臺面高度(mm)

920

最大承重(kg)

350

最大加工電流(A)

30

整機重量(kg)

650
