無損分選儀器產品特點一目了然

1. 儀器可供選用頻率范圍寬。 2.　多位數顯。字體大而清晰。當鍵盤操作選擇任一功能時，都有選擇狀態燈指示，及所需輸入數位都有明、暗跳動指示。 3.　全范圍聲光報警。以前的儀器只在超上限有聲光報警。本儀器可在超上限、合格、超下限有三種不同顏色、三種不同聲音報警。 4.　可與自動線配接。儀器后面板有三種外接插孔，分別為超上限、合格、超下限。此三支插孔為光電隔離輸出，此接口為連接自動檢測生產提供方便，具體接口配接方法詳細介紹。 5.　具有交直流兩用功能。機內備有6AH可反復充放，數千次的免維護電池,充電方法簡單，在使用交流220V時即可給機內電池充電，機內設有恒流恒壓自動充電裝置。若直流電池電壓不足時,直流電池電壓指示表自動提示，低于10V電池電源自動切斷,但電池充足電后也自動停止充電,不必擔心損壞電池。 6.　使用機內電池可抗現場各種電磁干擾，因而適用任何廠礦、任何現場及野外檢測與分選。 7．無需預熱、通電即用。因采用集成電路，電路設計采用大馬拉小車、無發熱、儀器通電二秒鐘就進入穩定狀態。 8．儀器小型化，手提式重量輕，便于攜帶。 9．一機多用。適于鋼種混料分選和熱處理狀態混料分選，鋼鐵件熱處理前后硬度分選，定碳過燒質量無損檢測及裂紋檢測。 10．分選速度快，可提高到1500~2500件/小時，φ20mm圓鋼一天可分選30噸。 11．可采用雙探頭操作，也可采用筆試探頭工作。 12．非破壞性檢測，即對被檢測件毫無損傷，不留任何痕跡。100%即逐漸對成批鋼鐵材料或零部件進行全數檢測，而不是常規的抽檢。 13．直觀性強即可用數字直接顯示鋼鐵件硬件值。如HB210顯示210，HRC38.8顯示38.8，到目前為止國內首創，而仿制廠家無法達到這一指標。 14．準確度高+1HRC或+10HB，定C0.03%。 15．儀器對被測鋼鐵件表面光潔度無要求，即有鐵銹、氧化皮或有油污等均不影響測試結果。鋼鐵件熱處理出爐后無需要清理表面即可進行硬度、混料或裂紋分選等。

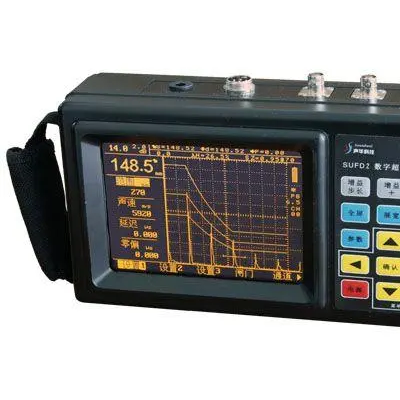

探傷儀從測量原理不同可以分為：數字式超聲波探傷儀，超聲波探傷儀、磁粉探傷儀、渦流探傷儀、射線探傷儀和熒光探傷儀，主要用于探測機加工件內部有無缺陷（裂紋、砂眼、氣孔、白點、夾雜等），焊縫是否合格，查找有無暗傷，從而判定工件合格與否。

1、超聲波在介質中傳播時，在不同質界面上具有反射的特性，如遇到缺陷，缺陷的尺寸等于或大于超聲波波長時，則超聲波在缺陷上反射回來，探傷儀可將反射波顯示出來；如缺陷的尺寸甚至小于波長時，聲波將繞過射線而不能反射。

2、波聲的方向性好，頻率越高，方向性越好，以很窄的波束向介質中輻射，易于確定缺陷的位置。

3、超聲波的傳播能量大，如頻率為1MHZ（1兆赫茲）的超聲波所傳播的能量，相當于振幅相同而頻率為1000HZ（赫茲）的聲波的100萬倍。

探傷儀檢測通常是對被測物體（比如工業材料、人體）發射超聲，然后利用其反射、多普勒效應、透射等來獲取被測物體內部的信息并經過處理形成圖像。探傷儀其中多普勒效應法是利用超聲在遇到運動的物體時發生的多普勒頻移效應來得出該物體的運動方向和速度等特性；透射法則是通過分析超聲穿透過被測物體之后的變化而得出物體的內部特性的，其應用還處于研制階段； [1]

探傷儀內部缺陷性質的估判及原因和防止措施

氣孔：

單個氣孔回波高度低，波形為單縫，較穩定。從各個方向探測，反射波大體相同，但稍一動探頭就消失，密集氣孔會出現一簇反射波，波高隨氣孔大小而不同，當探頭作定點轉動時，會出現此起彼落的現象。產生這類缺陷的原因主要是焊材未按規定溫度烘干，焊條藥皮變質脫落、焊芯銹蝕，焊絲清理不干凈，手工焊時電流過大，電弧過長;埋弧焊時電壓過高或網絡電壓波動太大;氣體保護焊時保護氣體純度低等。如果焊縫中存在著氣孔，既破壞了焊縫金屬的致密性，又使得焊縫有效截面積減少，降低了機械性能，特別是存鏈狀氣孔時，對彎曲和沖擊韌性會有比較明顯降低。防止這類缺陷產生的措施有：不使用藥皮開裂、剝落、變質及焊芯銹蝕的焊條，生銹的焊絲必須除銹后才能使用。所用焊接材料應按規定溫度烘干，坡口及其兩側清理干凈，并要選用合適的焊接電流、電弧電壓和焊接速度等。

夾渣：

點狀夾渣回波信號與點狀氣孔相似，條狀夾渣回波信號多呈鋸齒狀波幅不高，波形多呈樹枝狀，主峰邊上有小峰，探頭平移波幅有變動，從各個方向探測時反射波幅不相同。這類缺陷產生的原因有：焊接電流過小，速度過快，熔渣來不及浮起，被焊邊緣和各層焊縫清理不干凈，其本金屬和焊接材料化學成分不當，含硫、磷較多等。防止措施有：正確選用焊接電流，焊接件的坡口角度不要太小，焊前必須把坡口清理干凈，多層焊時必須層層清除焊渣;并合理選擇運條角度焊接速度等。

3、未焊透：

反射率高，波幅也較高，探頭平移時，波形較穩定，在焊縫兩側探傷時均能得到大致相同的反射波幅。這類缺陷不僅降低了焊接接頭的機械性能，而且在未焊透處的缺口和端部形成應力集中點，承載后往往會引起裂紋，是一種危險性缺陷。其產生原因一般是：坡口純邊間隙太小，焊接電流太小或運條速度過快，坡口角度小，運條角度不對以及電弧偏吹等。防止措施有：合理選用坡口型式、裝配間隙和采用正確的焊接工藝等。

未熔合：

探頭平移時，波形較穩定，兩側探測時，反射波幅不同，有時只能從一側探到。其產生的原因：坡口不干凈，焊速太快，電流過小或過大，焊條角度不對，電弧偏吹等。防止措施：正確選用坡口和電流，坡口清理干凈，正確操作防止焊偏等。

裂紋：

回波高度較大，波幅寬，會出現多峰，探頭平移時反射波連續出現波幅有變動，探頭轉時，波峰有上下錯動現象。裂紋是一種危險性最大的缺陷，它除降低焊接接頭的強度外，還因裂紋的末端呈尖銷的缺口，焊件承載后，引起應力集中，成為結構斷裂的起源。裂紋分為熱裂紋、冷裂紋和再熱裂紋三種。熱裂紋產生的原因是：焊接時熔池的冷卻速度很快，造成偏析;焊縫受熱不均勻產生拉應力。防止措施：限制母材和焊接材料中易偏析元素和有害雜質的含量，主要限制硫含量，提高錳含量;提高焊條或焊劑的堿度，以降低雜質含量，改善偏析程度;改進焊接結構形式，采用合理的焊接順序，提高焊縫收縮時的自由度。 [1]

反射法

探傷儀檢測這里主要介紹的是應用最多的通過反射法來獲取物體內部特性信息的方法。反射法是基于超聲在通過不同聲阻抗組織界面時會發生較強反射的原理工作的，正如我們所知道，聲波在從一種介質傳播到另外一種介質的時候在兩者之間的界面處會發生反射，而且介質之間的差別越大反射就會越大，所以我們可以對一個物體發射出穿透力強、能夠直線傳播的超聲波，探傷儀然后對反射回來的超聲波進行接收并根據這些反射回來的超聲波的先后、幅度等情況就可以判斷出這個組織中含有的各種介質的大小、分布情況以及各種介質之間的對比差別程度等信息（其中反射回來的超聲波的先后可以反映出反射界面離探測表面的距離，幅度則可以反映出介質的大小、對比差別程度等特性），探傷儀從而判斷出該被測物體是否有異常。 在這個過程中就涉及到很多方面的內容，包括超聲波的產生、接收、信號轉換和處理等。其中產生超聲波的方法是通過電路產生激勵電信號傳給具有壓電效應的晶體（比如石英、硫酸鋰等），使其振動從而產生超聲波；而接收反射回來的超聲波的時候，這個壓電晶體又會受到反射回來的聲波的壓力而產生電信號并傳送給信號處理電路進行一系列的處理，探傷儀最后形成圖像供人們觀察判斷。這里根據圖像處理方法（也就是將得到的信號轉換成什么形式的圖像）的種類又可以分為A型顯示、M型顯示、B型顯示、C型顯示、F型顯示等。其中A型顯示是將接收到的超聲信號處理成波形圖像，根據波形的形狀可以看出被測物體里面是否有異常和缺陷在那里、有多大等，探傷儀主要用于工業檢測；M型顯示是將一條經過輝度處理的探測信息按時間順序展開形成一維的"空間多點運動時序圖"，適于觀察內部處于運動狀態的物體，探傷儀如運動的臟器、動脈血管等；B型顯示是將并排很多條經過輝度處理的探測信息組合成的二維的、反映出被測物體內部斷層切面的"解剖圖像"（醫院里使用的B超就是用這種原理做出來的），探傷儀適于觀察內部處于靜態的物體；而C型顯示、F型顯示用得比較少。 探傷儀檢測不但可以做到非常準確，而且相對其他檢測方法來說更為方便、快捷，也不會對檢測對象和操作者產生危害，所以受到了人們越來越普遍的歡迎，有著非常廣闊的發展前景。
