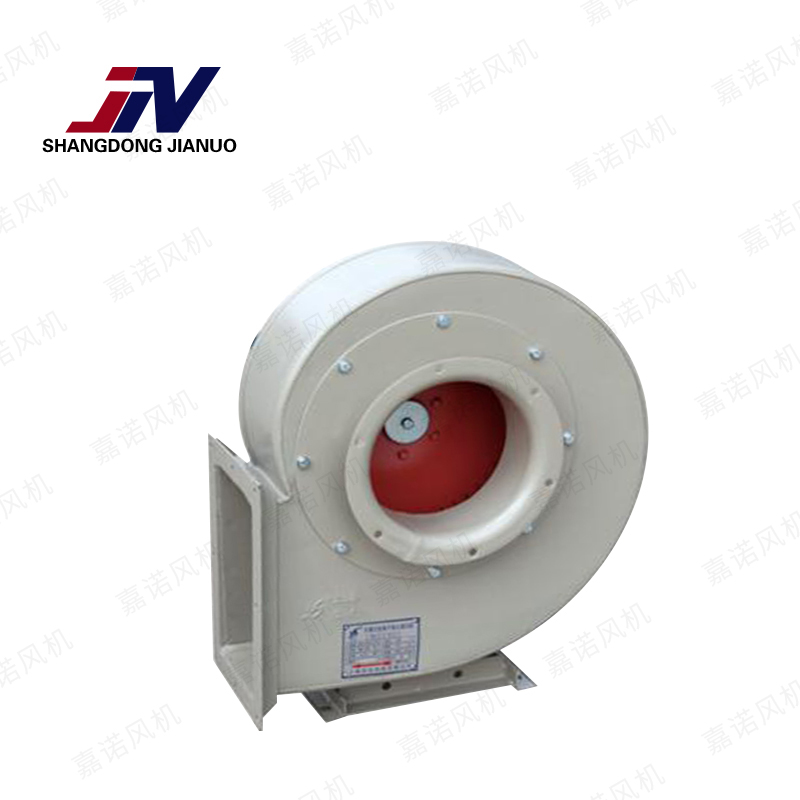

F9-28Ⅰ型防腐尾氣離心風機

1、用途　9-28Ⅰ型風機一般用于鍛冶爐及高壓強制通風，并廣泛應用于物料輸送，并可用于輸送空氣及無腐蝕性、不自燃、不含有粘性物質的氣體。F9-28Ⅰ型尾氣風機系專為化肥生產工業鹽酸尾氣輸送而設計制作，所用材質為進口US316L；輸送介質的溫度一般不超過80℃，介質中所含的塵及硬質細顆粒不大于150mg/m3。本風機并可用作水泥窯外分解工藝、鋼冶煉等特殊場合使用的高溫風機。

2、形式

1）該風機為單吸入和雙吸入兩種。機號有№4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16、17、18、20、21、22、23、24共20個機號組成。

2）本風機又可制成右旋或左旋兩種形式：從電動機一端正視，如葉輪按順時針方向旋轉稱順旋風機，以“順”表示；按葉輪按逆時針方向旋轉，稱逆轉風機，以“逆”表示。

3）風機的出口位置以機殼的出口角度表示，“左”、“右”均可制成0主工、45度、90度、135度、180度、225度共六種角度。

4）風機的傳動方式為A式（機號4～6.3）、D式（機號7.1～16）和F式三種。

3、結構特點　風機中№4～6.3號主要由葉輪、機殼、進風口、支架等組成，風機中№7.1～24號主要由葉輪、機殼、進風口、傳動組等組成，F式傳動主要由葉輪、機殼、進風箱、傳動組等組成，本風機亦可根據用戶所需帶調節門。

1）9-28Ⅰ型風機的葉輪有長葉片16片，短葉片16片，葉輪成形后經靜、動平衡校正，運轉平穩可靠。

2）機殼用普通鋼板焊接成蝸形殼整體。用于高溫風機可根據溫度情況選擇耐熱材料，機殼亦可制成分體。

3）進風口作成收斂式流線形的整體結構，用螺栓與前蓋板組固定。

4）傳動組由主軸、軸承箱、聯軸器等組成，主軸根據用途不同，可用優質鋼或耐熱鋼制成，采用滾動軸承或滑動軸承。滾動軸承用軸承潤滑脂潤滑，滑動軸承用稀油潤滑。

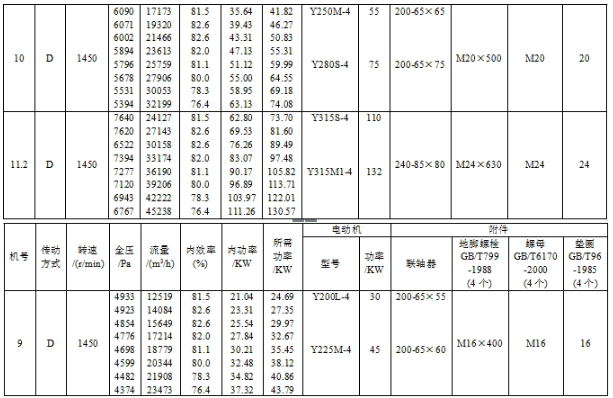

4、性能與選擇　本風機的性能按風機無因次工況點性能表換算。設計和使用單位根據所選用的流量和全壓，從性能表中確定其機號及所需功率選用電動機，亦可選用其他型號電動機，但轉速和功率要適當，并在訂貨時注明。

風機出廠檢查性能是所需流量時全壓值的偏差不低于設計全壓值的5%。（以常溫風機性能測試為準。）
