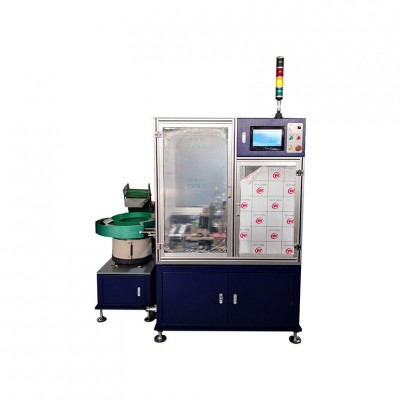

軸承杯壓裝機-簡介

　　設備工藝流程：

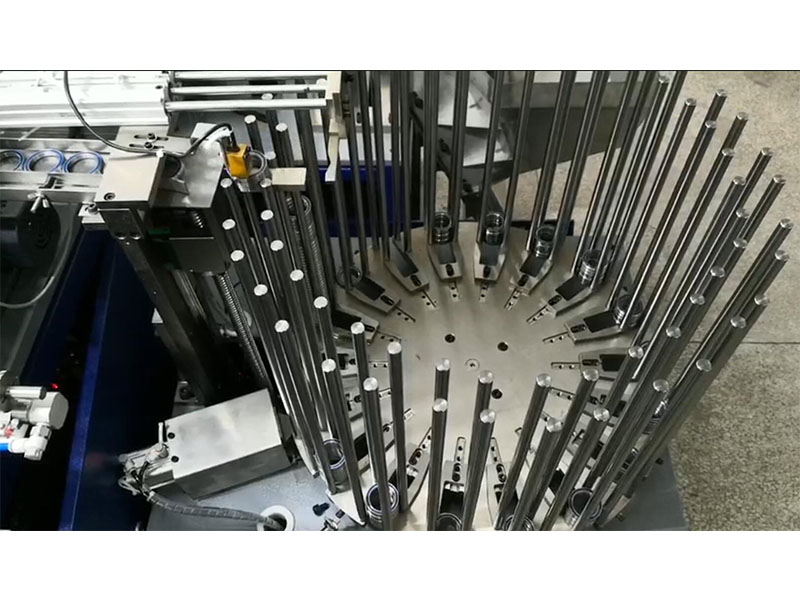

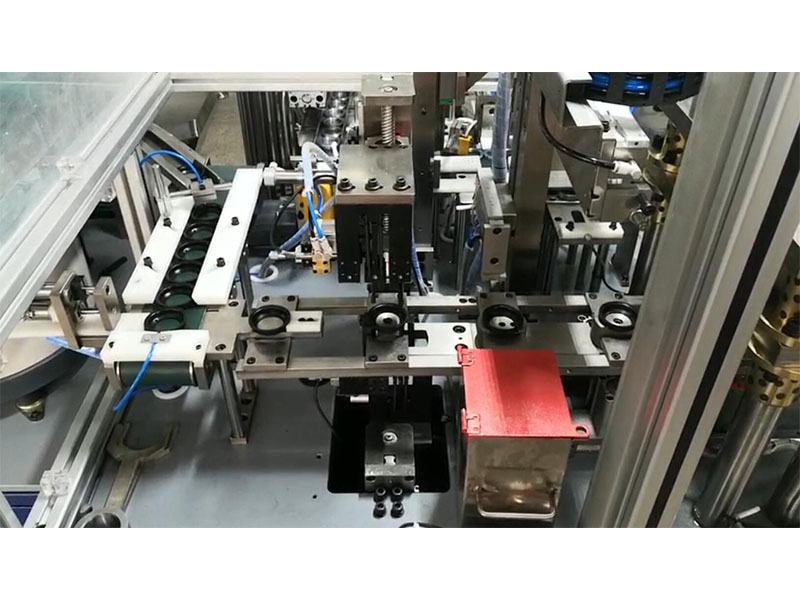

　　外殼料斗儲料(料斗提升機)+振動盤供料 → 外殼搬運定位 → 軸承串桿儲料(軸承平放穿在料桿中) → 軸承供料 → 軸承認面 → 軸承翻身 → 軸承杯內徑測量(徑向尺寸、錐度) → 軸承杯外徑測量(徑向尺寸、錐度)  → 軸承搬運至外殼上方 → 氣缸沖壓將軸承壓入外殼 → 壓入高度檢測 → NG品排除 → 合格品送出;軸承杯壓裝機智能裝備

　　技術指標：

　　(1)測量分辨率0.1μ m;

　　(2)回轉靈活性檢查100%識別出卡死及嚴重卡滯的軸承;

　　(3)上料機儲存軸承數量約：1000只;

　　功能介紹：

　　(1)軸承認面方式：采用高度測量法，使用電子千分表/百分表(根據實際情況選配)測量軸承外圈倒角的高度，通過高度數值的反饋判斷軸承是否處在倒角面朝下的狀態;

　　(2)軸承翻身：根據倒角高度測量的數據結果，將軸承倒角面朝上的產品翻身至倒角面朝下;

　　(3)軸承杯內孔測量方式：三點接觸式測頭，一個工位軸向移位軸向測2個截面，自動計算內徑、錐度等，該功能可開啟可關閉;

　　(4)軸承杯外徑測量方式：三點接觸式測頭，一個工位軸向移位軸向測2個截面，自動計算外徑、錐度等，該功能可開啟可關閉;

　　(5)內、外徑測量系統：測量分辨率0.1 m，測架綜合重復精度1 m，有測量數據輸出，顯示在觸摸屏中;

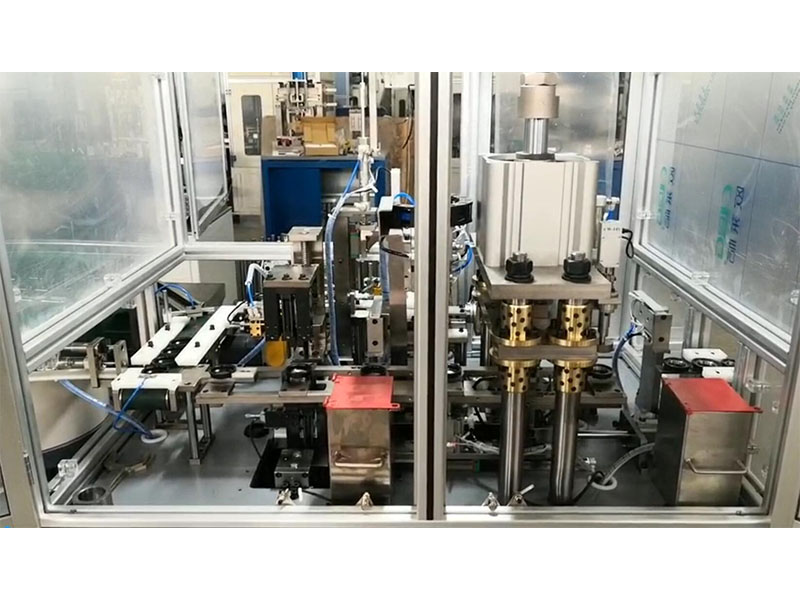

　　(6)軸承壓入：采用150mm缸徑的氣缸直接將軸承由上而下的壓入外殼中(塑料外殼和鋁合金外殼通用)，壓入時光對軸承外圈施壓，氣缸壓入行程可調;(氣缸規格根據實際情況選配)

　　(7)壓入高度檢測：采用高度測量法，使用電子千分表/百分表(根據實際情況選配)測量軸承外圈或內圈端面的高度，從而判斷軸承是否完全壓入外殼中，判斷結果為OK和NG，無測量數據輸出;(電子表的品牌可由甲方指定)
