不銹鋼管氧化皮檢測儀

（型號：BTDO—Ⅱ）

一、簡介

近年來，火力發電機組在向高效、節能方向發展，為此大型火力發電機組鍋爐中比較普遍使用了耐高溫、抗腐蝕性能更好的不銹鋼來制造過熱器管道。但是經過較長時間運行或短時間超溫運行，管道內部不可避免地產生氧化皮。在溫度波動特別是停爐、啟爐時，容易因為熱應力剝落而堆積在管彎頭部位。嚴重時會直接導致管道運行時發生爆裂。
   BTDO—Ⅱ型鍋爐管內氧化皮無損檢測儀是采用先進的電子技術和電磁檢測技術，該儀器可以快速有效地定量檢測電廠鍋爐不銹鋼管內部氧化皮剝落堆積狀況，排除不銹鋼管氧化皮過多而導致爆管；同時此儀器也可以檢測出不銹鋼鋼管內部鐵磁性的異物，比如：鐵屑，金屬焊絲等。

二、工作原理

該檢測儀器依據磁感應原理在鍋爐奧氏體鋼管道外壁對堆積的氧化皮磁強度及氧化皮堆積邊緣進行檢測。

奧氏體不銹鋼管道原本不導磁，即不被磁鐵吸引。在高參數電站鍋爐中，奧氏體不銹鋼管道中流動的高溫蒸汽和管壁金屬會發生氧化反應形成氧化皮，而氧化皮具有很強的導磁能力。在不銹鋼管道外部施加一定恒定磁場，不銹鋼管道內內部如果存在氧化皮，永磁體產生的磁場就會磁化管道中存在的強磁性氧化物，然后用磁場敏感元件在管道外部檢測來自管內氧化物的雜散磁場的強度。通過檢測管道內氧化物磁場強度的大小，最終反應出管道內氧化皮的多少。

同理，依據磁感應原理，利用磁場敏感元件在管道外部檢測來自不銹鋼管道內的雜亂磁場的強度的大小，也可以反應出管道內鐵磁性異物的多少。

三、性能特點

● 重量輕，結構簡單，易于操作，無需培訓；

● 檢測速度快，檢測數據量化，實時顯示，無須對被測物進行表面處理；

● 靈敏度高，對管道內氧化皮量的微小變化能夠準確的反映；

● 不僅可以檢測氧化皮，也可以檢測其他來源的鐵磁性異物。

四、儀器性能指標

工作溫度范圍：-20℃～＋45℃

顯示：LED小型液晶顯示器

供電方式：鋰電

連續工作時間：4小時

靈敏度：采用高靈敏度的霍爾元件，靈敏度為0.01g/0.1

五、使用方法

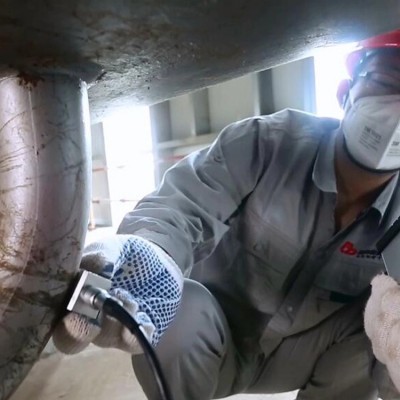

用手握住探頭，使其凹面朝上貼緊管道外表面，從所檢查管道的一端均速平行滑動到另一端，同時注意觀察主機顯示屏上數值的變化。若探頭滑動到某處時，顯示數值有較大變化，將探頭緊貼管道外壁做圓周移動，記錄下最大顯示數值。記錄好數值后，繼續按照上述方法對管道進行檢測。
