產品介紹

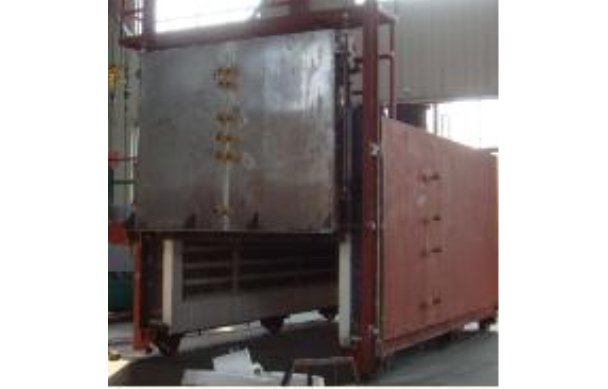

　　移動罩式雙料臺電爐主要用于特殊大件不銹鋼元、板、合金材料、固熔等1200℃內工藝熱處理。同時也可以用于一般金屬材料、焊接結構件預熱、時效，在氧化性氣氛下進行正火、退火、淬火等熱處理加熱。

　　該系列電爐由貫通移動爐體、纖維爐襯、加熱元件、雙升降爐門、主動輪，從動輪行車機構、固定及活動電源插件、兩臺加熱承重工作平臺、爐門啟閉機構、智能PID電控操作柜及工業計算機等部分組成。

　　爐主架、爐殼、爐門、平臺均由型鋼和鋼板剪拆后焊接而成，主爐架采用20#槽鋼制作成龍門架，由多個龍門架組成一個罩式可移動骨架，在骨架下部安裝有八件獨立可自動微調整的移動輪，其中有一對配有減速同步的動力輪，前后運動推動整個爐主體運動及聯接電源，到正確位后自動停止。

　　爐主架內焊有鋼板，形成一個整體貫通移動爐體，在爐體內砌筑爐襯，爐襯采用日本合資生產1400℃陶瓷纖維棉磚，用耐熱不銹鋼固定件，將棉磚固定在爐側、墻頂部砌筑后在表面加一層高溫凃料，保證爐壁爐頂的表面強度，在爐側，爐門上安裝有加熱元件，加熱元件采用高電阻合金扁帶，制成二層之字型發熱體，固定在爐壁的預埋棉磚固定卡上，卡上套有耐高溫的陶瓷套，采用了二級絕緣保護。

　　承載平臺在同一軌道上制作了兩臺，移動爐體移動到一臺加熱平臺時，另一臺平臺進行冷卻、裝料。兩臺平臺交換使用，保證了生產周期又節省了熱能，貫通移動爐體上兩端有一雙可升降爐門，當移動爐體到達后自動關閉，移動爐體與承料平臺縱向之間，用纖維制品磚砌筑迷宮式，通過活動沙槽與沙刀進行密封，減少了電爐的輻射和熱對流損失。每個承重平臺上均勻分布三十六個立柱式箱體，它們高于底面150mm，在三十六立柱式箱體上可平行、垂直上放置3000mm×200mm方箱，用于承載各種板材元鋼及各種工件，承載平底面上按區域安裝有電加熱帶，保證各區域的使用功率及功率分布，同時保證了爐內均勻性。

　　控制部分采用程序智能儀表調節PID，采用可控硅過零觸發電路、自動調節功率。給定工藝曲線參數，自動控制工藝，同時配有臺灣研華工業控制機，用MCGS軟件，組態電爐整個工作狀態及畫面與電爐通訊，并且儲存和隨時記錄打印歷史曲線、時實曲線，雙重超溫報警，雙重記錄，電爐控制部分可獨立操作與計算機也可以聯機操作，另外配置一臺上海大華儀表多點記錄儀作記錄及監控各工作區域，從而提高電爐的管理程度及自動化程度。
