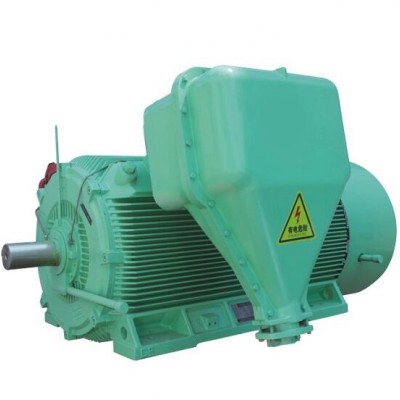

YB3系列廠用高壓防爆電機，6kv電壓，10kv電壓

一、概述

YB3系列高效率高壓隔爆型三相異步電動機采用鑄鐵機座，具有結構緊湊、防護等級高、安裝維護方便等特點通過進一步的優化設計與精心制造，具有高效節能、性能可靠、噪聲低、振動小、使用壽命長等優點、防爆等級:ExdI Mb  Exd IIB T4Gb

本系列電動機防爆性能符合GB 3836.1-2010 《爆炸性環境第1部分：設備 通用要求》，GB 3836.2-2010 《爆炸性環境第2部分：由隔爆外殼“d”保護的設備》的規定，制成隔爆型，防爆等級為ExdⅠMb、ExdⅡBT4 Gb。主要使用于具有爆炸性氣體混合物的場所。

 二、結構及安裝方式

標準電動機的外殼防護等級為IP55，根據用戶要求可以達到IP55以上。

標準電動機的安裝方式為IMB3，可提供其它安裝方式。

電動機的冷卻方法為IC411或IC416。

三、工作條件

額定電壓：3000V、6000V或10000V，允許偏差±5%

額定頻率：50Hz，允許偏差±1%；也可根據用戶要求制成變頻電機

環境空氣溫度：-20℃～+40℃（采用滑動軸承時為0℃～+40℃）

海拔：不超過1000m

工作方式：S1連續工作制

傳動方式：聯軸器傳動,若為其他傳動方式應在訂貨時說明

四、基本特征

1. 機座號 ：355～710

2. 功率范圍：185kW～2240kW

3. 電 壓：3000V～11000V

4. 頻 率：50Hz、60Hz

5. 極 數：2P～12P

6. 熱 分 級：155(F)

7. 溫升限值：80K（B級）、105K（F級）（每個機座號、每個極數最大一檔功率）

8. 振動速度：2.3mm/s

9. 效率：1級能效。符合GB30254-2013《高壓三相籠型異步電動機能效限定值及能效等級》能效1級。

10. 冷卻方式：IC411

11. 安裝方式：IMB3(也可做成IMB35、IMV1)

12. 防護等級：IP55

13. 運行方式：S1

14. 防爆級別：ExdⅠMb、Exd ⅡB T4 Gb

15. 環境：溫度-20～+40℃、海拔高度不高于1000m

16. 戶內（標準配置）可選配：戶外（W）、戶外防中等腐蝕（WF1）、戶外防強腐蝕（WF2）、戶內防中等腐蝕（F1）、戶內防強腐蝕（F2）、濕熱帶（TH）、干熱帶（TA）、戶外濕熱帶（THW）、戶外干熱帶（TAW）

安裝尺寸表

注：銘牌信息、防爆證件等信息可以聯系我們的客服人員獲取。
