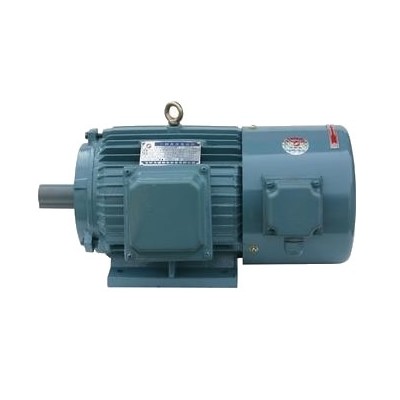

TYPX變頻永磁同步電機概述：

該系列產品的效率指標符合GB30253-2013《永磁同步電動機能效限定值及能效等級》的，級標準二為全封閉它扇或自扇冷結構、防護等級IP55. F級絕緣、S1工作制。其安裝尺寸與YE3系列電動機相同。(注:T同步; Y永磁;PCx超高效變頻)

該系列產品廣泛用于石油、化工、電力、交通、紡織、工礦企業及電動汽車、拖動抽油機、電梯、風機、水泵、壓縮機、皮帶機、機床等各種機械。

變頻永磁同步電機由三相50赫茲電網供電丈互行.具有軟起動能力。根據用戶要求，提供各種極數的380V、6B0V、1140V等級的電機;電機的基本頻率可以創泛計成10hz~100hz之間的任意值;搭配出各種轉速的電機 使電機與變頻器都工作于設計值。并實現調頻調速節能，產生最大效益。

TYPX變頻永磁同步電機有哪些特點？

1、該系列產品具有變頻調速能力，在25%一120%負載范圍內，相對于同規格異步電動機均具有更高的效率、經濟運行范圍寬、具有互已著的節能效果。電機溫升低、在額定負載下，電機的溫升在30-50K

2、高效節能:與異步變頻調速電機相比，高效節能。同規格相比，該系列電機效率比異步變頻電機效率高3~10個百分點。以1.5kW為例，兩者效率差近7個百分點；

3、可精確調速:與異步變頻系統相比，無需編碼器即可進行準確的速度控制；

4、高功率因數:既可減少無功能量的消耗，又能降低變壓器的容量。

TYPX變頻永磁同步電機安裝參數

機座號：H80~355
額定電壓：380、660、1140、380/660、660/1140V
額定頻率：50Hz
安裝方式：IMB3、IMB5、IMB35
冷卻方式：IC411

TYPX變頻永磁同步電機安裝尺寸圖表

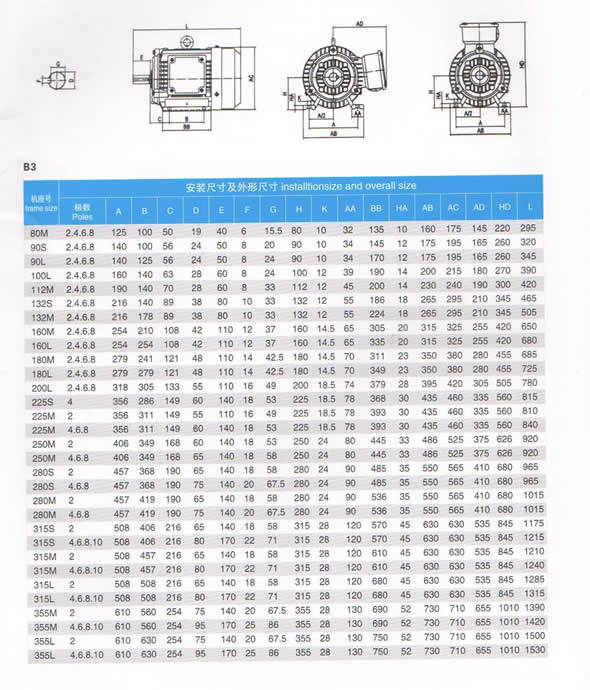

TYPX變頻永磁同步電機B3安裝方式

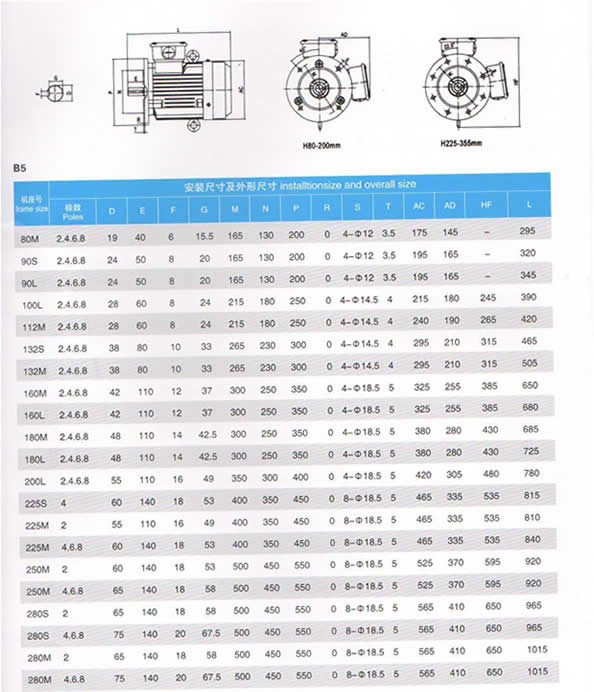

TYPX變頻永磁同步電機B5安裝方式

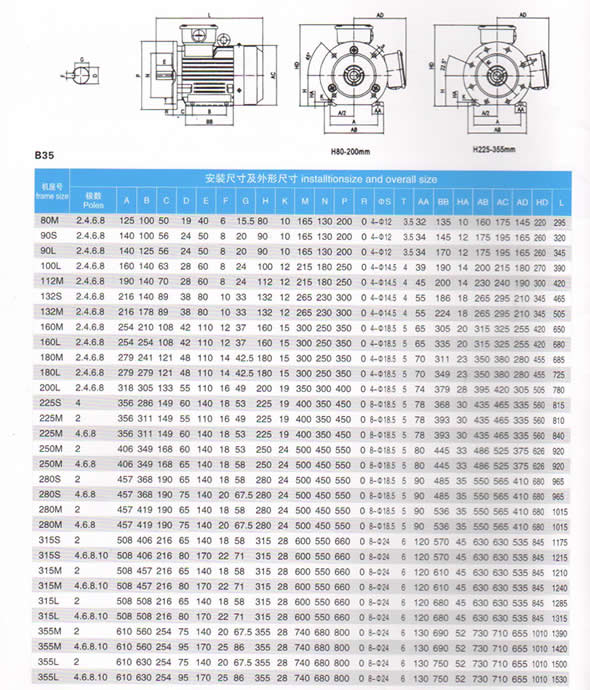

TYPX變頻永磁同步電機B35安裝方式
