1．功能及特點說明

1.1機床用途

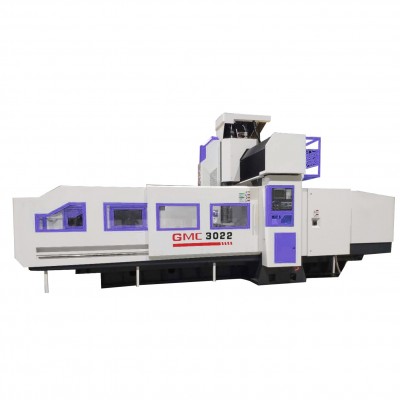

GMB3022龍門式鏜銑加工中心主要適用于航空、航天、汽車、軍工、能源、信息、模具等行業的零件加工。以加工黑色和有色金屬中小型復雜零件為對象，具有高精度、高速度、高柔性、環保型特點。其性能指標和精度指標完全符合國家標準。產品經模塊化設計，可以按市場需求進行產品系列化和客戶化制造，其良好的性能價格比是國內外客戶的最佳選擇。

機床的設計符合ISO國際標準，所有零、部件和各種儀表的計量單位均采用國際單位制（SI）標準。

1.2機床總體布局

采用工作臺移動、固定橫梁、龍門框架結構，雙立柱坐在床身兩側上的布局形式。

1.3主軸箱

（1） 主軸箱采用400×400方形滑枕，Z軸導軌副為4根55寬滾柱式直線導軌，后面兩根，左右靠前各一根，保證加工時切削平穩和精度。

（2） Z軸驅動——伺服電機通過聯軸器與滾珠絲杠直聯，滾珠絲杠帶動主軸箱在滑鞍上上下移動實現Z軸進給。Z軸電機帶有自動抱閘功能，在斷電的情況下，自動抱閘將電機軸抱緊，使之不能轉動。

（3） 主軸組采用臺灣專業廠生產，具有高精度，高性能。主軸抓刀是靠主軸上的蝶形彈簧以拉緊力通過四瓣爪式拉刀機構作用在刀柄的拉釘上，是刀具與主軸錐孔緊密配合來實現抓刀的。

（4） 機床具有主軸定向功能。

主電機型號：βiIP30  功率：15/18.5Kw   扭矩：143

1.4床身——工作臺

(1) 床身工作臺包括后述的立柱、橫梁、滑鞍、主軸箱等大件均采用高強度鑄鐵材料和樹脂砂工藝鑄造。這些大件采用計算機三維軟件輔助優化設計，筋板布置合理，提高大件的剛度。

(2) 床身——工作臺X軸導軌副采用2根55寬進口重載直線滾動導軌，摩擦系數小，工作臺靈敏度高，高速振動小，低速無爬行，定位精度高，伺服驅動性能優；同時承載能力大，切削抗振動性能好，可以改善機床性能特性，提高機床的精度和精度穩定性及機床的使用壽命。

(3) X軸驅動——伺服電機通過聯軸器與滾珠絲杠直聯，帶動工作臺在床身上前后移動，實現X軸進給運動，并對絲杠進行預拉伸，以提高絲杠副的剛度。

1.5橫梁

（1）滿足機床重負荷切削，橫梁采用大截面，具有足夠的抗彎剛度和抗扭剛度。

（2）橫梁導軌副采用3根55寬進口重載滾動直線導軌。

（3）Y軸驅動——伺服電機通過聯軸器與滾珠絲杠直聯，滾珠絲杠帶動滑鞍在橫梁上左右移動，實現Y軸進給運動。

1.6冷卻排屑系統

采用進口冷卻泵 揚程為30米。

1.7氣動系統

主要應用于主軸松、夾刀;主軸中心吹氣;主軸前端密封吹氣等。

1.8潤滑系統

(1) 三個坐標軸承采用脂潤滑方式。

(2) 滾珠絲杠副均采用自動稀油潤滑方式。

(3) X、Y、Z坐標導軌為直線滾動導軌，采用自動稀油潤滑方式，潤滑油經分流器分流后，接到各個滑塊上進行潤滑。

1.9機床防護

機床的床身導軌（X軸）采用防銹金屬伸縮防護罩；橫梁導軌（Y軸）采用風琴式防護；機床整機采用半封閉防護，以防鐵屑及冷卻液飛濺，使操作者在安全舒適的環境中工作。

1.10排屑系統

   工作臺上被加工下來的鐵屑通過床身兩側的螺旋排屑器輸送到小車中。

1.11機床的數控柜配裝防塵除濕空調裝置，使數控系統在一個防塵控溫的環境下工作，保證其長期工作的可靠性。

1.12數控系統

◆ 數控系統

日本FANUC公司的FANUC 0i-MF PLUS（5）包數控系統、FANUC βi 系列主軸伺服放大器及交流主軸伺服電機、FANUC βi 系列進給伺服放大器及交流進給伺服電機，軟件包A標準功能。

l 硬件配置

? 控制軸數：X、Y、Z三個坐標軸及一個主軸

? 聯動軸數：X、Y、Z三軸聯動

? 顯示器：10.4″彩色液晶顯示器，顯示文本為中文/英語

? 操作面板：全功能數控鍵盤

? 零件計數器

? 加工計時器

? PMC：內裝式PMC SB7，24000步

? 軟件程序存儲器容量：軟件包A256 KB，相當于640 m紙帶CNC功能

l CNC功能

? 最小脈沖當量：直線軸0.001 mm(旋轉軸0.001°)

? 程序預處理：150程序段（AI輪廓控制預讀程序段數為40）

? 補償功能：反向間隙補償、存儲型螺距誤差補償、刀具長度補償和刀具半徑補償。

? 進給功能：快速進給、進給倍率修調、每分鐘進給、每轉進給、恒定進給切線速度控制、自動加減速、AI向前看控制。

? 主軸功能：主軸串行輸出、主軸速度功能、主軸倍率修調、自動主軸檔位選擇、主軸定向準停。

? 坐標系設定

? 比例縮放、坐標系旋轉、可編程鏡像

? 攻絲 / 剛性攻絲

l CNC編程

? 編程語言：紙帶代碼（EIA RS244／ISO840）

? 公制／英制編程

? 絕對／增量編程及同一程序段中絕對與增量混合編程

? 極坐標指令編程

? 外部存儲

? 4層嵌套子程序調用

? 鉆削固定加工循環

? 用戶宏程序B

? 選擇程序段跳過

? 自動拐角倍率／減速

? 倒角／圓角過度

? 平面選擇

? 工件坐標系（G52-G59）

l 插補類型

定位、單向定位、準確停止、三坐標直線插補、任意兩坐標圓弧插補、螺旋插補（圓弧插補+最多兩軸直線插補）、進給暫停、螺紋切削、同步切削、法線方向控制。

l 操作方式

AUTO方式、DNC方式、MDA方式、JOG方式、REF方式、增量方式（x1、x10、x100、）、空運行方式、單程序段方式

l 編輯功能

程序段檢索、程序號檢索、后臺編輯、程序保護。

l 顯示功能

當前位置顯示、實際切削速度顯示、圖形顯示、程序顯示、程序錯誤顯示、操作錯誤顯示、報警信息顯示、自診斷功能顯示、NC和PMC狀態信號輸出顯示、梯形圖顯示。

l 安全保護功能

機械鎖住、存儲行程限位監控、硬件限位監控、緊急停止、靜態監控、速度監控、位置監控、輪廓監控。安全功能還始終監控測量電路，過熱、電壓、內存。

l 數據傳輸

通過閱讀機／穿孔機接口實現數據輸入輸出傳送（RS 232 C串行接口）及PMCIA卡實現數據、程序的輸入及輸出。

1.13  機床的工作條件

? 電源： AC380V±10%，50HZ±1%三相交流。

? 氣源：0.4-0.6Mpa

? 使用機床廠房環境溫度范圍10～35℃，相對濕度40～75％，大氣壓強86～106Kpa，空氣中粉塵濃度不得大于10mg/m3，不得含酸、鹽和腐蝕氣體。機床安裝在遠離震源、熱源和熱流，其震動為0.5G以下（G為重力加速度）車間里。

? 機床必須用單獨電纜進行安全接地，接地電阻要小于4歐姆。

２．主要規格及技術參數

３．主要外購件

4. 驗收標準及驗收方式

產品驗收分兩次進行。第一次在乙方進行預驗收，第二次在甲方安裝調試后進行最終驗收。驗收按產品合同及技術協議進行。依據產品所執行的技術標準，對機床的外觀質量、功能、幾何精度進行驗收，工作精度檢驗的試料可由乙方提供標準試料。

5. 主 機 標 準 配 置

 6．隨機附件清單
