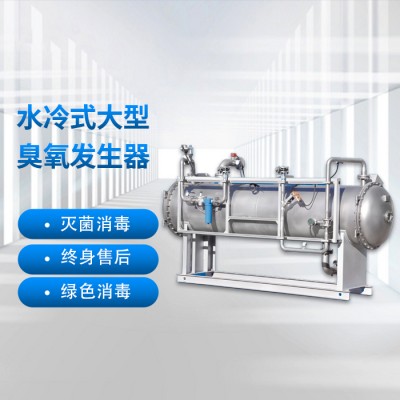

水冷式大型臭氧發生器（TLCF-G-2-B系列）

1、應用領域

臭氧用于適用于各種水處理和空間領域，如：

①飲用水的消毒、脫色、除味、除有害有機物；

②游泳池用水消毒、脫色、除味、除有害有機物；

③廢水的化合物斷鏈、去COD、除味消毒、脫色；

④水產養殖消毒、凈化；

⑤空間的凈化消毒、除味；

⑥化工業中的科學研究、氧化、硫化工藝。

2、臭氧發生系統總體描述

臭氧系統集成了制備臭氧所需的配套單元，在出廠前均已經過嚴格的檢驗和測試，確保系統安全、可靠、穩定性，快速安裝的標準配置和一體化結構，節省了的安裝時間和占地空間，無論是用于系統改造還是用于新建系統，可以被方便安裝在各種水處理和化工系統中。 臭氧設備中采用了國外先進的電介質模塊，該模塊具有優異的抗沖擊性，使整個設備更耐用，臭氧產量高，所制得的臭氧化氣體中臭氧濃度可達 25-180mg/l。產品具有：高效節能、穩定可靠、操作簡單、結實耐用等優點。

本臭氧制備原理是間隙放電法，供電單元提供高壓電場而使流過發生器的氧氣在此電場中通過。臭氧發生器罐體本身和內部的放電室為接地極，高壓電加到絕緣體的金屬電極上，金屬電極外部涂上了特殊的絕緣材料，這樣在絕緣材料層和臭氧發生器罐體接地極之間形成了高壓電場，氧氣通過時通過高壓電暈放電轉化為臭氧。

氧氣轉化為臭氧的過程中釋放熱量，必須通過接地極的發生器水腔的冷卻水帶走熱量以促進臭氧的轉化效率，因此冷卻水對臭氧制備非常重要。

大型臭氧發生系統一般由氣源系統、臭氧發生器、電源系統、冷卻水系統、PLC控制系統、臭氧投加系統及尾氣破壞系統等幾大部分組成。此外，還有大量的輔助設備如測量系統、閥門及管道等。

3、臭氧放電室介紹：

1、放電室和周邊法蘭等采用SUS304材質的不銹鋼制作，最大程度上放止空氣的氧化和臭氧對設備本身造成的氧化腐蝕，使臭氧放電室的壽命更長。

2、整個放電室采用陣列式布局，單體放電單元效率高，維護方便。結構緊湊，占地少，環境適應能力強。

3、臭氧放電介質介電常數高，能耗低。耐電沖擊能力和耐機械沖擊能力強。耐電電壓可達到15000伏。使用壽命可達10000-12000小時。

同時耐高溫，耐酸化，耐腐蝕。電絕緣性好等，其耐熱溫度在1100度。熔點是1700度左右。

4、臭氧發生器技術優勢

1）、臭氧放電介質——采用先進的放電介質，蓄熱少，散熱快;每一根放電體在出廠之前都通過2倍的運行電壓測試:同時每根放電管單獨安裝一個保護裝置:

2）、氣源制取方式——采用空氣源電暈法制取，氧氣純度及干燥度好，臭氧產量及臭氧濃度高;處理效果好;臭氧濃度可達到25mg/1-35mg/1，領先于國內其他臭氧產家。

3）、臭氧產量可自由調節——臭氧發生器采用國際先進的中高頻放電技術，內部設有 CPU核心控制，設計了軟啟動及軟卸載功能，并可平滑調節臭氧發生器的投加功率，以達到10%-100%調節臭氧產量，最大限度降低用戶的運行成本。

4）、臭氧產量不衰減——臭氧的大型臭氧發生器使用五年后，臭氧產量的衰減比約為1%，此數據比行業內其他廠家提高了1.2個百分比(其他廠家五年后臭氧衰減為2%---3%)

5）、臭氧電源控制系統具有三保功能.具有溫度保護裝置(溫度超過65度，自動停機報警保護)，同時還具有電壓過高保護，電流過高報警保護、短路保護功能。

6）、先進的冷卻水降溫系統——全程對臭氧放電室冷卻保護。溫度控制在20-28度之間。防止臭氧因季節、溫度的變化而加劇臭氧的衰減，同時具有水位預警保護、水壓保護報警裝置。

7）、專業化生產服務廠家——我司有單獨的研發團隊，專業的售后服務團隊，全程為您提供詳細的技術服務和安裝維護服務。為你解決關于臭氧的一切不便之處。

8）、售后服務誠諾——我公司鄭重承諾:售后服務人員到場進行服務的有限時間為36小時。售后服務時間為7天*24 小時。

9）、臭氧設備使用安全性——考慮到臭氧氣體對人體的刺激性，在使用過程中，為使用方提供免費的臭氧濃度檢測并提供數據檢測報告。

10）、PLC 控制系統——設備采用PLC+HMI可編程中央控制系統，對進氣溫度、進氣壓力、進氣流量、電參數、臭氧出口流量，出水溫度，臭氧泄漏等多種參數實施監測、報警和保護，保證系統長時間安全正常運行，避免因操作失誤或不正常運行造成設備的損壞。

PLC中控系統可以根據臭氧系統發生故障的性質，決定在某一故障出現時報警或同時自動停機。

同時PLC人機操作系統支持OPC協議，預留通訊接口RJ45（以太網口），方便后期與上位機對接。

11）、臭氧產量衰減率低

12、后期維保服務服用低

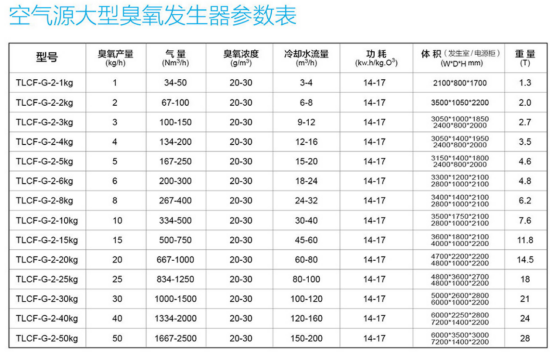

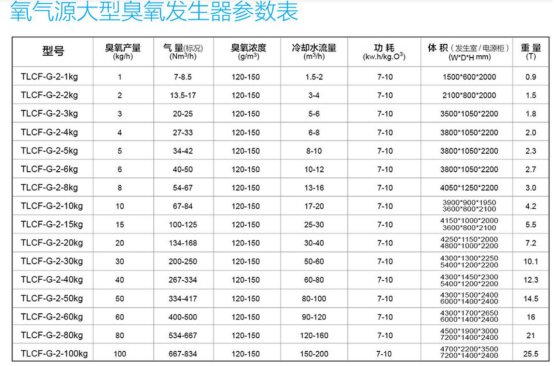

5、技術參數
