加工

范圍

X軸行程

mm

4000

Y軸行程

mm

2000

Z軸行程

mm

800

龍門寬度

mm

2000

主軸端面至工作臺面距離

mm

200-1200

   工作

臺面

工作臺尺寸

mm

4000×1800

工作臺最大承重

T

7

T型槽（槽數-槽寬x間距）

-

7-22×180

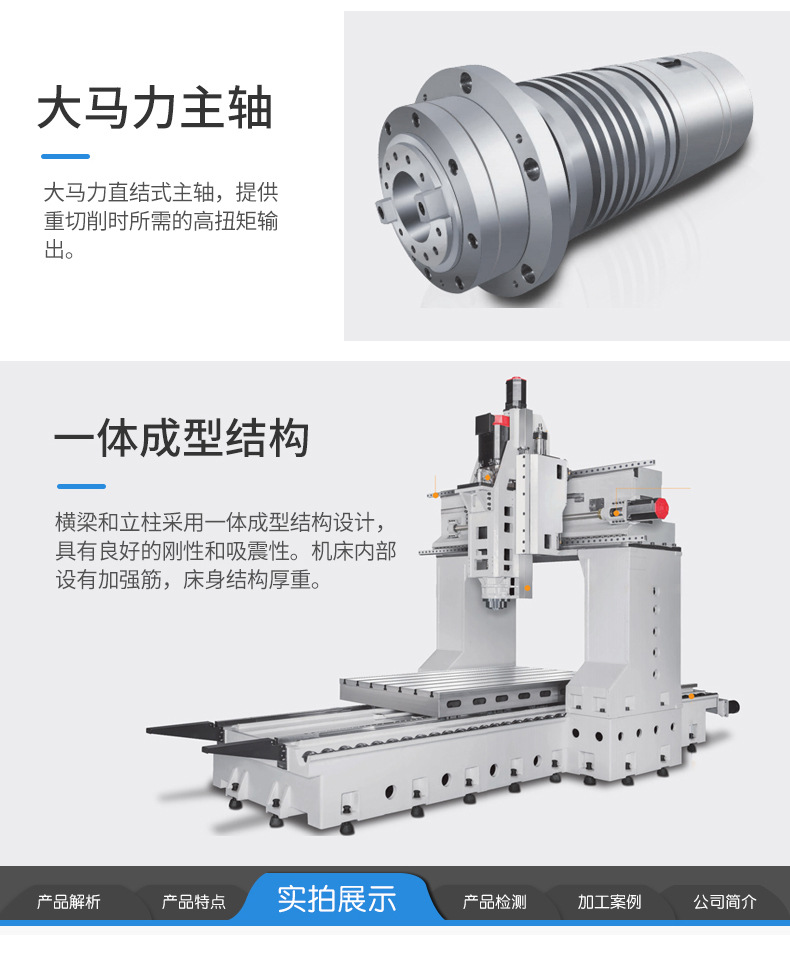

主軸

主軸轉數

rpm　

6000

主軸型式

-

皮帶BT50-Φ190

主軸馬達

kw

βiIp 30 15/18.5KW 143NM

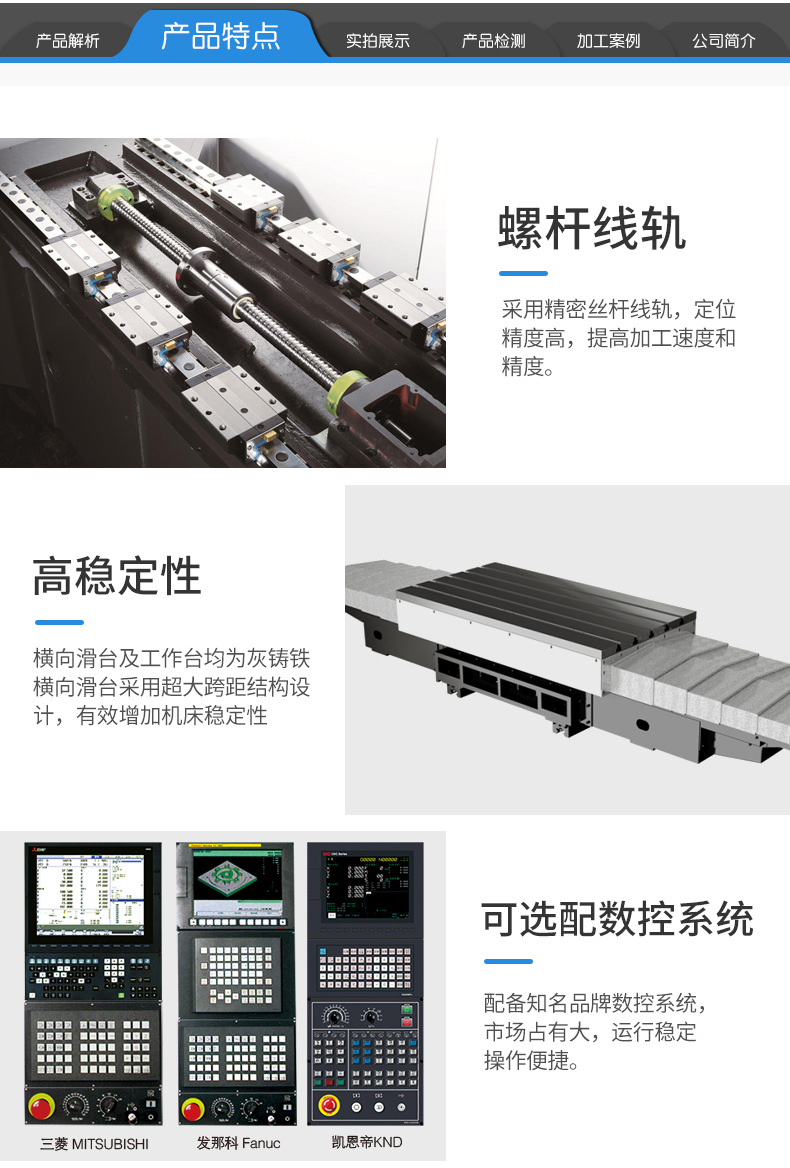

X/Y/Z軸導軌形式

-

RGW/H 55線軌

XYZ快速移動速度

m/min

12/12/10

切削進給速度

mm/min

6000

自動    換刀    系統

(選配)

ATC形式

-

圓盤式

刀庫容量

Pcs

24

最大刀具直徑(滿刀/無鄰刀)

mm

Φ112/Φ200

最大刀具長度

mm

300

最大刀具重量

Kg

158

換刀時間(刀對刀)

sec

2.5

機器

精度

XYZ定位精度(JIS)

mm

0.02/0.02/0.015

XYZ重復定位精度(JIS)

mm

0.015/0.015/0.01

機床重量 （約）

T

32

1

數控系統

FANUC

日本

2

主軸單元

羅翌/數格Ф190

臺灣

3

絲杠

上銀

臺灣

4

線軌

上銀（X軸2根55寬滾柱式直線導軌，單邊有4個加長型滑塊，Y軸2根55寬滾柱式直線導軌，Z軸為350×350方形滑枕，在前、左、右方向分別有一根55寬滾柱式直線導軌

臺灣

5

打刀缸

尚品/亞德客

臺灣

6

電器

施耐德

法國

7

氣動元件

亞德客

臺灣

8

氮氣配重

協清

無錫

9

絲桿軸承

日本NSK

日本

10

內防護

海東鈑金

上海

11

冷卻泵

華樂士

臺灣

12

聯軸器

三木/R+W

日本/德國

13

潤滑系統

河谷

廣東

14

三軸電機

40N/40N/40N

日本
