主要技術參數

床身上最大回轉直徑 Φ400 mm

刀架上最大回轉直徑 Φ200mm

兩頂尖間最大工件長度1500 mm

主軸通孔直徑 Φ52 mm

主軸轉速范圍 (無極)

： 50-2200 r/min

主軸端部型號 ISO (GB)A2-6

主軸前錐孔 莫氏5號

主軸電機功率 5.5kw

主軸電機形式:變頻

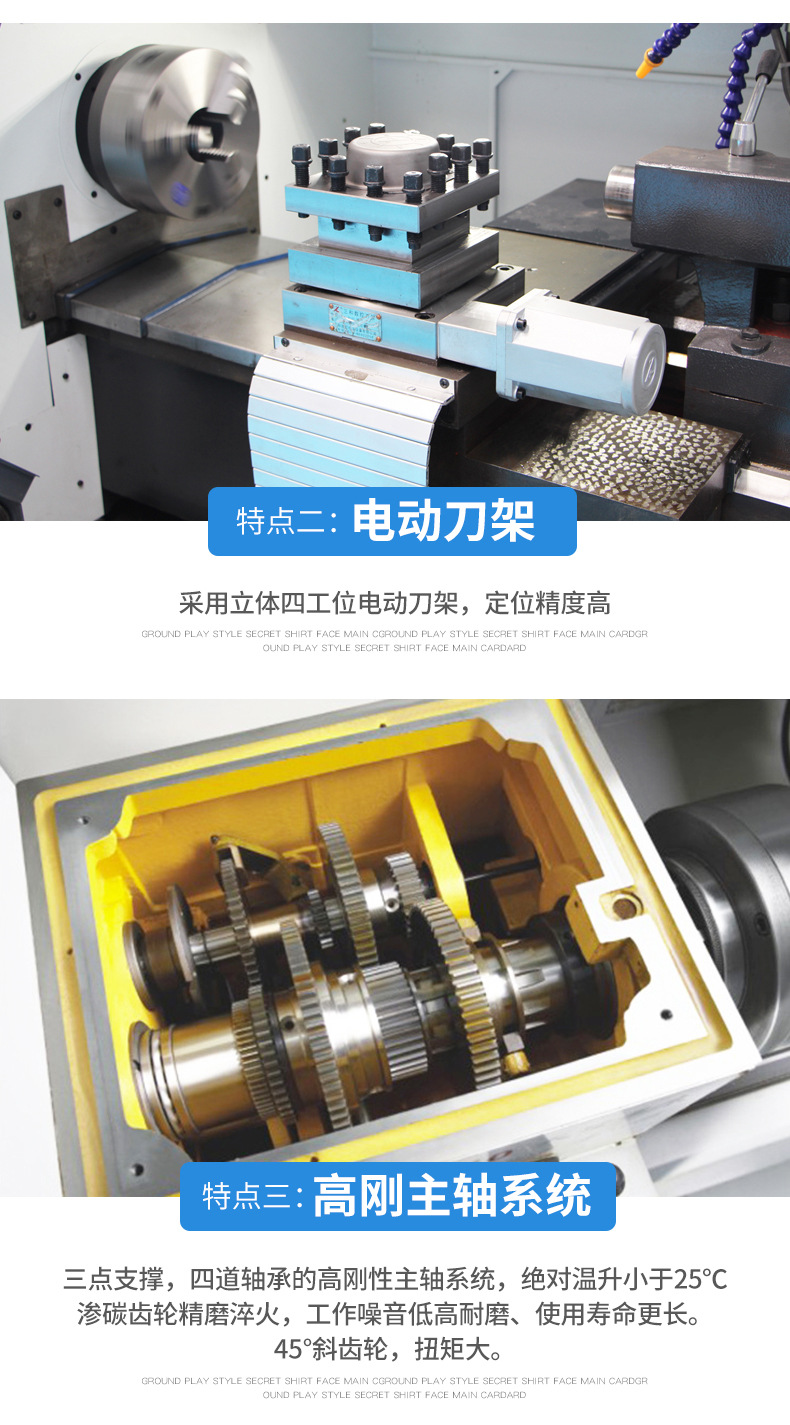

數控刀架 立式四工位刀架

刀柄尺寸 20×20mm

刀架重復定位精度 ±3.2″

X軸行程 220 mm

Z軸行程 1500 mm

快移速度 X：6000 mm/min Z：8000 mm/min

進給速度范圍 X：1～2000 mm/min Z：1～2000 mm/min

最小設定單位 0.001 mm

尾座套筒直徑 Φ65 mm

尾座套筒行程 140 mm

尾座套筒錐孔錐度 莫氏4號

冷卻電機功率 125W

冷卻水泵揚程 5m

冷卻水泵流量 25 L/min

電源 380V±10%，50Hz±1%，三相交流電

環境溫度 0℃～40℃

相對濕度 ≤92%
