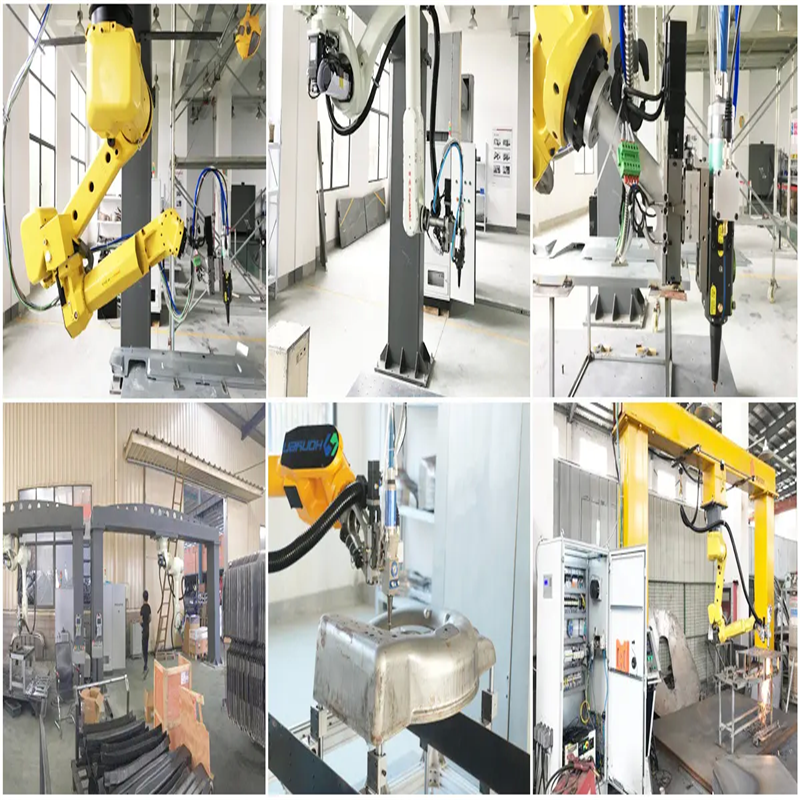

三維激光切割

1、 三維激光機械臂

1.1、機械手:選用發那科(FANUC)高精度機器人

1.2、FANUC工業機械手是目前全球高精度機器人的著名品牌,也是目前我國用于三維激光切割系統的常用配置,可以切割五毫米以上的小孔徑。

1.3、FANUC能以完美的性能,完善的服務,打造出優秀的三維激光切割系統。

1.4、FANUC機器人運動范圍。

2、光纖激光器:中功率光纖激光器

2.1、連續光纖激光器，采用模塊化設計，系統高度集成，免于維護，可靠性高。激光功率連續可調，擁有較高的光束質量，激光穩定性高，是激光精細切割、精密焊接等應用的理想激光源。具有更高的光電轉換效率（＞30%），更好、更穩定的光束質量，更強大的抗高反能力，同時引入優化的第二代光纖傳輸系統，保證在厚板切割方面達到更穩定、精密的切割效果。該產品適用于多種應用場合：切割、焊接、打孔、醫療器件加工等，切割的板材切縫窄且斷面光亮。

2.2、采用光纖配QBH 頭輸出，可配合激光加工頭、振鏡等與機器人、機床等進 行系統集成，廣泛應用于3C、五金、醫療、汽車、航空等領域。

2.3、轉換效率高、光束質量好、體積小巧等優勢。

3、切割頭:選用專業三維激光切割頭。

3.1、精密激光切割頭優點：體積小，重量輕；槍頭細長，三維切割干涉少，容易編程，適合最復雜的工件；氣路優，切割效果好。

3.2、一套完善的隨動切割系統,使切割速度更快,更靈活方便;

3.3、防撞功能,在碰撞到工件時,切割頭與連接件離開0.6mm會自動斷開,同時給機器人一個停止信號,更加安全；碰撞后回位精度高。

4、三維切割軟件,選用日本 FANUC定制的切割軟件。

4.1、Fanuc 切割功能包 Cutting tool

4.2、Cutting Tool 是 FANUC 公司為機器人激光切割應用專門開發的高精度切割工具；

4.3、Cutting Tool 由 2 個伺服電機驅動一組四連桿機構，實現小軌跡的高精度切割；

4.4、Cutting Tool 擁有與之相配套的圖形生成軟件，可以自動生成多種常見圖形的切割程序；

4.5、Cutting Tool 需配合 FANUC 機器人使用，無法單獨使用。

4.6、三維激光切割機器人一款由PLC控制和機器人自身系統控制的雙重控制方式加小圓切割軟件,和豐富的圖形庫更加容易學習和操作;

4.7、 FANUC機器人擁有強大的二次開發應用軟件,是專為激光切割領域所開發的,這是其它機器人是不可及的;

4.8、編程更加人性化,普通工人就能在短時間學會,不用花高成本聘請專業人才。

4.9、軟件內配備厚板多級穿孔工藝機，廣泛的應用于汽車制造行業:汽車零部 件、汽車車身、汽車車門板、汽車后備箱、汽車車頂蓋等各個方面。該設備主要生產零件厚度在 0.5-6mm, 具有方便三維零件的加工、投資成本低、使用成本維護低、操作簡單等特點,廣泛應用于 6mm（碳鋼） 以下的汽車薄板零部件切割。
