用于安裝窗扇，起承托作用的零件(見圖)。

2. 懸臂

用于連接托臂與滑軌的零件(見圖)。

3. 滑軌

用于安裝在窗框上，起承載滑塊運動作用的軌道(見圖)。

4. 滑塊

滑軌中起移動導向作用的零件(見圖)。

5. 包角

裝在滑軌端部，當滑撐閉合時，起固定托臂作用的零件(見圖)。

3.6 劍頭

托臂端部與包角接觸的部位(見圖)。

鉸鏈(Hinge)，人們常稱為合頁窗撐。常組成兩折式(兩翼合頁)、三折式(三翼合頁),是連接物體兩個部分并能使之活動的部件。常見于櫥柜門、窗、門等。

而鋁合金斷橋窗上，則又通常有明合頁和隱藏合頁(隱藏式鉸鏈)這兩種。明合頁和隱藏式合頁都是支撐門窗的強大臂彎。

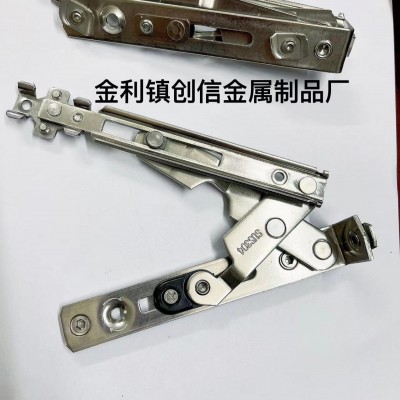

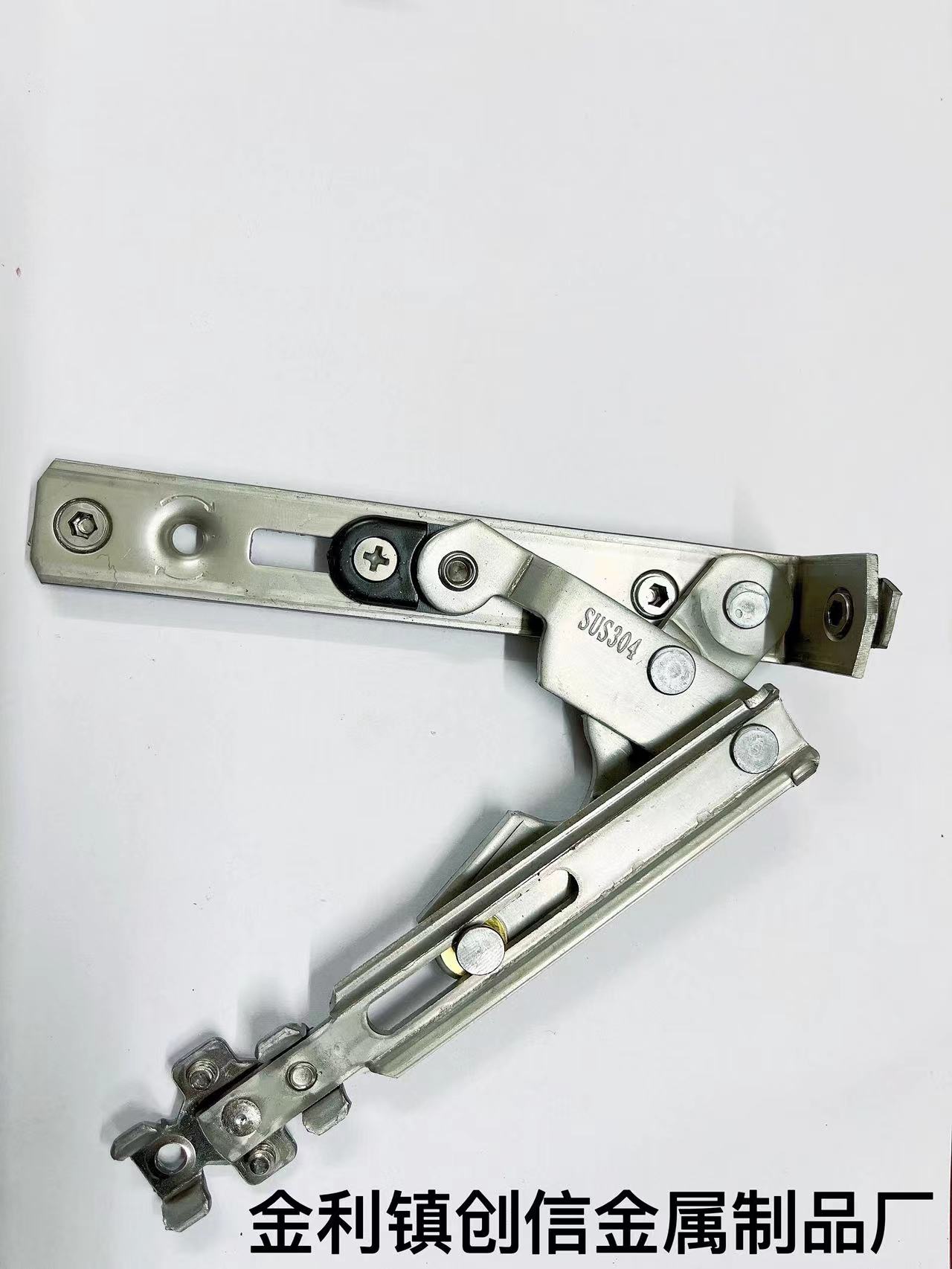

今天主要介紹一款4.0窗紗通用180°隱形鉸鏈 90°隱形鉸鏈

不銹鋼鉸鏈斷橋窗窗撐的產品特點:

1后裝式卡扣設計：規格23方槽、13.5方槽；安裝定位更加方便，給安裝減去了不必要的麻煩。

2測試窗規格：700*2000，4.0特重型180隱形鉸鏈，承重的同時能做到0-180°開啟，是它的優點。

3 表面處理有原色、拉絲，適用于平開窗、平開門等高品質門窗。

4開啟次數: 95000+

5 SUS304材質，耐用，防腐; 4MM的受力支臂配合180°開啟角度，承重力更佳，適合玻璃窗使用。

6專業防塵設計，玻紗通用。

歐標鋁合金窗重型隱藏鉸鏈窗撐23槽隱形合頁

型號：CX-0020隱形鉸鏈產品

材質：USU不銹鋼

承重力：0-70kg

包裝：1副/塑料袋，50副/箱

適用于歐標23槽鋁合金窗，可配材料厚度2.0以下或者2.0以上。不同的材料厚度我們都有可適合配型的隱形鉸鏈窗撐合頁

產品優點：適合配23槽鋁合金窗，稱重力大，采用USU不銹鋼，防銹力強，產品質量可靠，發貨快（貨足）物廉價美，歡迎廣大客商選購

產品技術參數：

? 適合用于內開/外開/歐標門窗系列

? 可稱重70kg

? 帶摩擦防風/防塵功能的隱形鉸鏈

? 轉動式活動卡接和螺絲堅固安裝方式，安裝簡單，結構穩固，不分左右。

? 產品采用USU不銹鋼制作，方便的包裝方式

? 鉸鏈窗撐與門安裝時，按先上后下的順序安裝

? 門與框配合的單邊間隙需要在11-12mm的范圍內。

門窗隱形鉸鏈窗撐產品參數，詳情介紹？？

門窗鉸鏈滑撐開啟靈活，可以在任意點停頓，鉸鏈安裝時不需要破壞外部膠條，保證窗戶的整體密封性.鉸鏈開啟時有從室內擦窗的空間，可有效避免人在擦拭室外側玻璃時墜樓的危險，鉸鏈相較于合頁來說,其出現的時間是比較晚的,但是其功能要比合頁強很多,使用壽命也比較久！鉸鏈可以提供一定的摩擦力,所以可以單獨使用,而用在平開窗上面的合用在上旋轉窗上面的稍有不同,同窗框連接的外臂的長短不一樣;從結構上解決過重窗扇,造成的下墜,開合過緊,造成的各方面的互相磨損,從而保證的使用壽命,保證窗扇的安全.

　　5、滑撐鉸鏈為什么要加油脂？某些結構的鉸鏈，為潤滑鉸鏈軸芯和卷軸，減小摩擦，需要在他們之間添加油脂；另外，在加工精度不足的情況下，鉸鏈軸芯和卷軸的間隙較大，不添加油脂的話，鉸鏈頁片晃動量大，所以加潤滑脂補償！6、為什么鉸鏈在一段時間后會有油脂露出？鉸鏈在經過一段時間的運行后，里面添加的油脂的粘度降低，更易流出；同時，鉸鏈的軸芯和卷軸，都會產生不同程度的磨損，磨損比較嚴重時，產生較多的黑色鐵粉，將油脂染黑。
