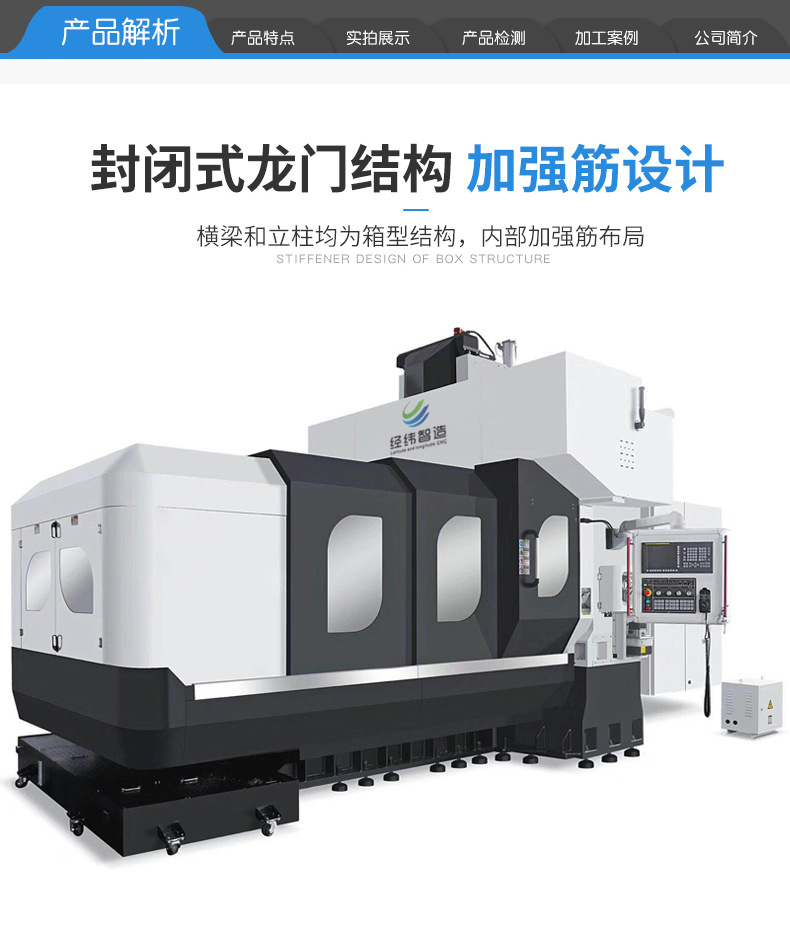

行    程

X軸

2000mm

Y軸

1300mm

Z軸

600mm

主軸端面至工作臺

140-740mm

主軸中心至立柱前面

406.5mm

兩立柱間距離

1300mm

工作臺至橫梁距離

937mm

進    給

X軸快速移動

20m/min

Y軸快速移動

20m/min

Z軸快速移動

20m/min

切削進給

1-10m/min

推薦三軸伺服電機扭矩

X/Y/Z：30/20/20N.m

工 作 臺

工作臺面積

2300×1000mm

最大承重

2000Kg

工作臺面距地面高度

約800mm

T型槽

7×18×140mm

主    軸

連接形式

皮帶式

最高轉速

8000 rpm

主軸錐孔

BT40/BT50

推薦主電機功率

7.5KW

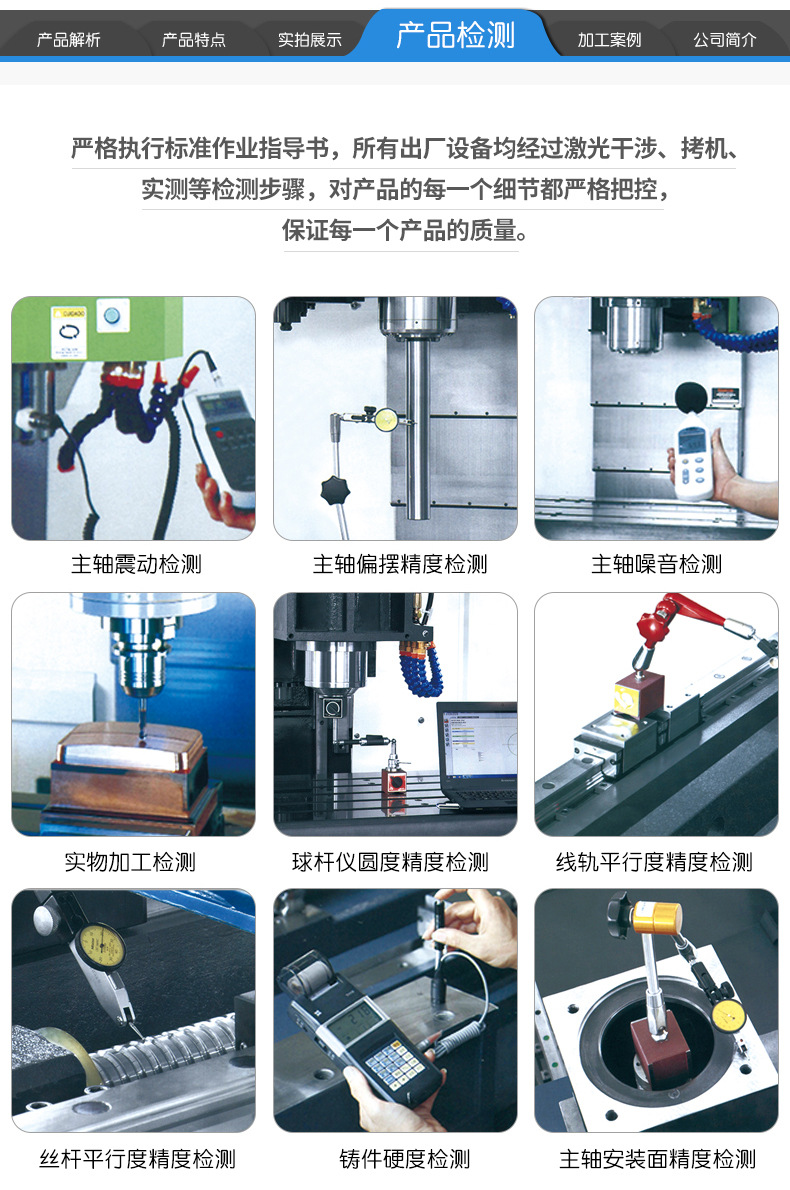

精    度

定位精度（JIS標準）

±0.005/300mm

重復定位精度（JIS標準）

±0.003mm

其    它

光機重量

約10000Kg

外形尺寸

約5000×2600×3200mm

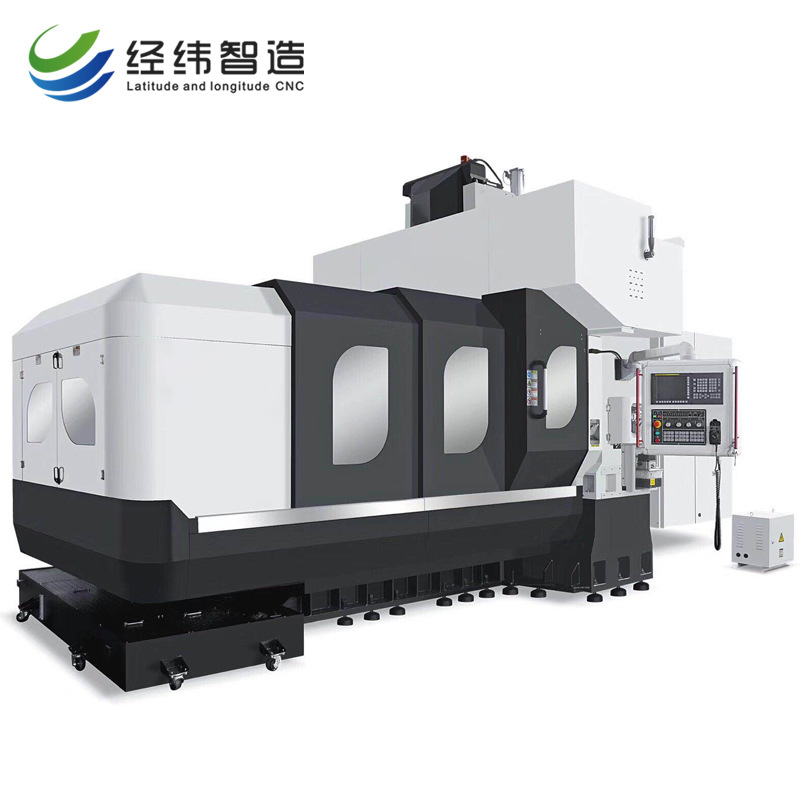

型號

XH/XK1611

XH/XK2013

1

三軸絲桿專用軸承

X：內徑40,外徑72

YZ：內徑30,外徑62

內徑40,外徑72

TPI

臺灣

2

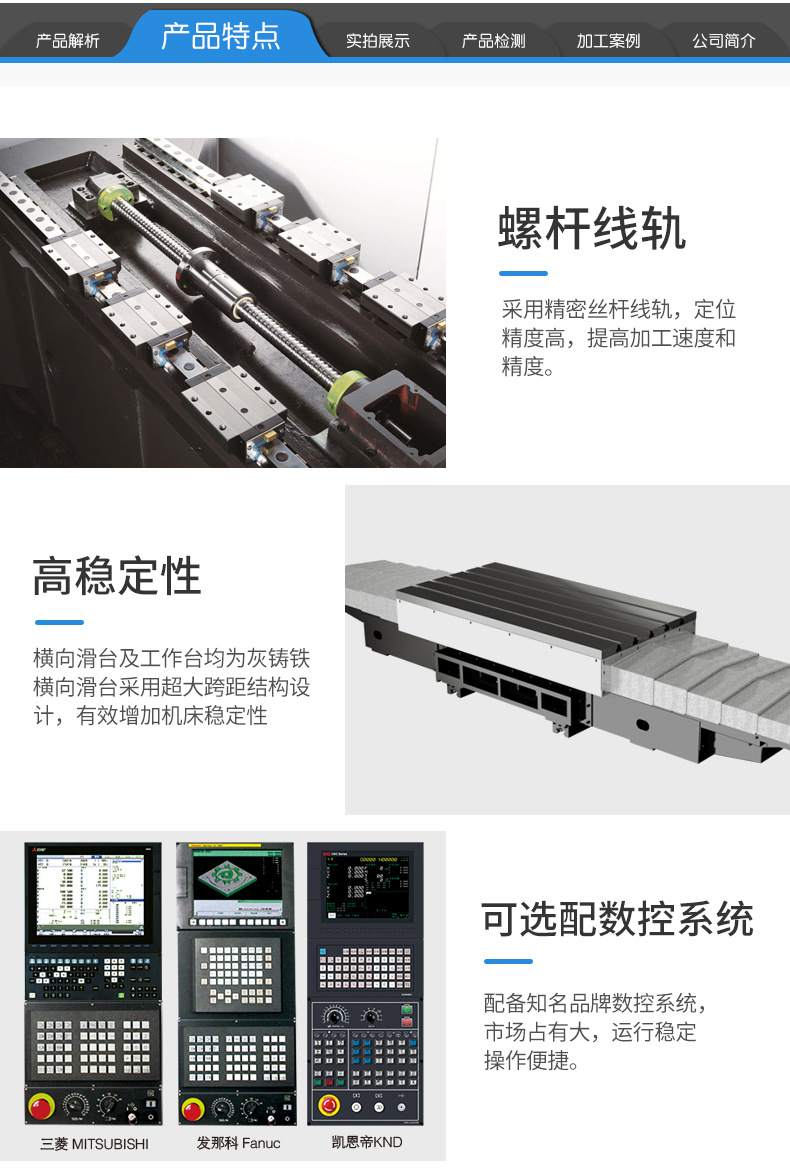

三軸滾珠螺桿（C3級）

X：R50-10T5-FDC

YZ：R40-16T5-FDC

R50-10T5-FDC

上銀/銀泰

臺灣

3

三軸滾柱線軌

RGH45HA

XZ：RGH45HA

Y：RGH55CA

上銀/銀泰

臺灣

4

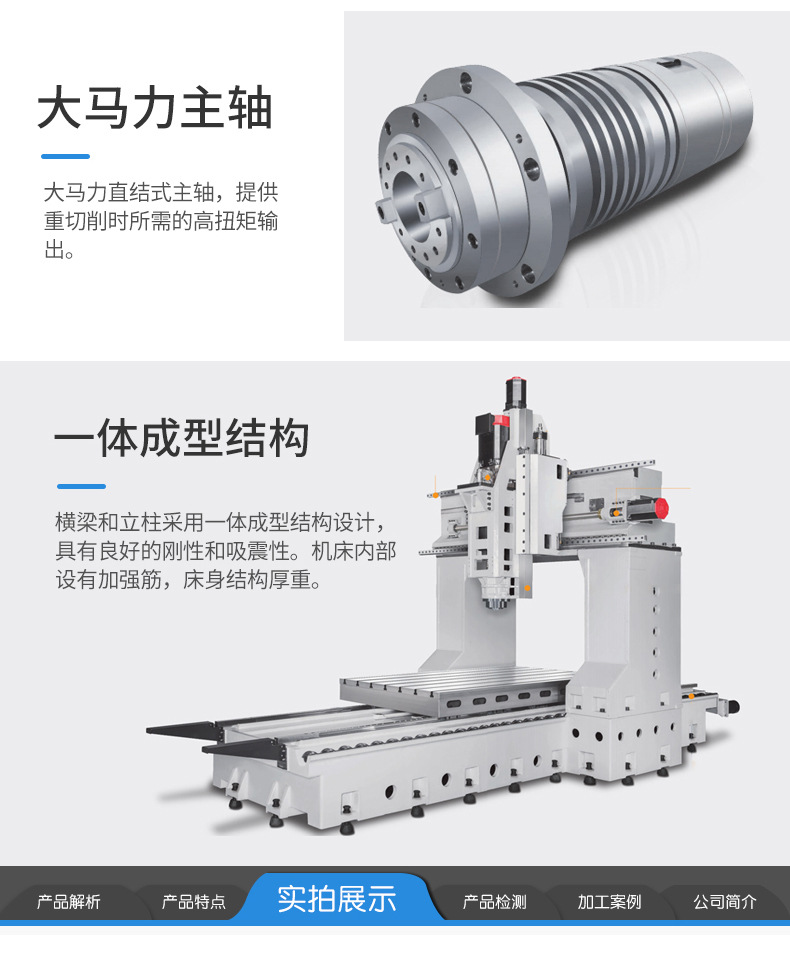

皮帶式主軸

BT40-150-8000rpm

BT40-150-8000rpm

丹銓/羅翌

臺灣

5

打刀缸

4.5T

4.5T

丹銓/亞德客

臺灣

6

內防護（X軸鋼板伸縮/Y軸風琴）

n/a

n/a

海東

國產

7

容積式自動潤滑系統

n/a

n/a

河谷

合資

8

三軸鎖緊螺帽

X：YSF M40*1.5P

YZ：YSF M30*1.5P

YSF M40*1.5P

盈錫

臺灣

9

三軸聯軸器

n/a

n/a

三木

日本

10

地腳螺栓承座+地腳螺栓+螺帽

n/a

n/a

國產
